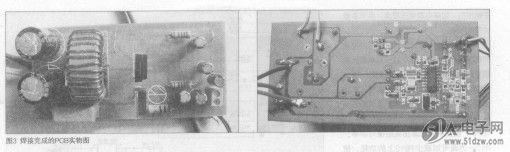

图3所示的是焊接完成的PCB实物图，器件的PCI9052G参数以附表所示为准，其中C16没有焊接，R7为两个10Q电阻并联，焊接时应特别注意两个管的汲lt。
    焊接完成并检查无误后，即可通电测试。本次使用的是输出+．eov，号称功率达到150W的开关电源模块，实物如图4所示。从图中可以看出，电路比较简单，性能也有待评估，但用来测试一个通道的功放应该还是能够满足要求的。图5所示的是测试实拍（桌面比较凌乱），测试所用的负载为两个15 Cl/20W的水泥电阻并联。为了避免大功率下过热损坏，我将电阻浸入冷水中，这是从网上学来的水泡电阻法。注意，为了避免不纯净的水影响负载阻值，要将电阻的引线一端置于水面以上（见图6）。整个测试在室温约20℃条件下进行，IRH4019和7812均未使用散热器。
    通电后，将输入短路，用示波器测芯片VS引脚上的波形，正常情况下应该是一个理想的方波，调整R4、C3、c5的参数即可改变方波的频率，注意应满足C3=C5。按图1的取值，方波频率在360kHz左右，波形见图7。接下来用万用表的毫伏挡位测输出端对地的直流电压，实测得输出失调电压小于1mV．这一参数小于我所见逍的其他功放。
