方波信号是由基频和基频的许多AM29F016-70EC奇次谐波以特殊的相位关系和幅度相加而成的。谐波越多，方波就越好。当然，基频和谐波成分都是纯正弦波。因此，若一个放大器能不失真地放大方波，则它一定可通过几乎所有的谐波成分，因而具有足够的带宽。GFG-8 13输出的方波信号的上升、下降时间小于20ns，应用于音频的测试是很理想的。所以，放大器用方波信号来测试，不但可测量奴大倍数，还可对放大器的频率特性有很好的了解。
    图21是笔者组装的用于估测运放带宽的电路板，电源采用士15V伺服电源。图22～图24是AD827、AD712、TL082测试结果的波形图，可明显看出它们的带宽差别。测试时示波器设置为“双踪”状态，Y1、Y2的衰减设置应一致，输入皆为“DC”。图中下方的波形为Y1，输入的是来自信号发生器的方波信号，上方的波形为Y2，是电路板输出的经过运算放大器放大了的方波信号，增益G=V2/V1=1+R2/R1=1+47/10=5.7．与屏幕显示的波形幅度比值相等。

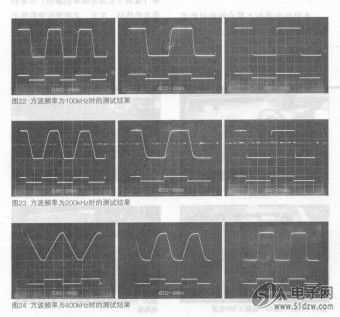

    方波前后拐角变圆时，就意味着放大器的高频响应下降。如图23所示，当方波频率为200kHz时，AD712、TL082的方波已出现明显的圆角。更有甚者TL082在400kHz时的方波波形已趋向基频波形——正弦波，说明方波的大多数谐波被过度衰减，当在1MHz时连放大能力都几乎尽失。为了保持理想的方波波形，放大器必须具有约1 0倍于方波的频率响应。所以在选用运放或设计放大器时，应该充分重视对带宽要求。
    此电路板配合方波信号就可检验出运放的真伪。
