“积木”-信号调制
发布时间:2012/6/17 16:05:48 访问次数:1011
多数高频信号发生器都D431000AGW-70L需要有信号调制电路,以产生调幅AM、调频FM或脉;中调制cW信号。对于AM、FM调制,调制信号源一般是lkHz的正弦信号发生器,进行cw调制则需要一个1kHz的方波或脉冲信号源。调制信号源可以内置,也可外置,具体实现方法很简单,这里就不多讲了,以下只介绍调制电路的实现方法。

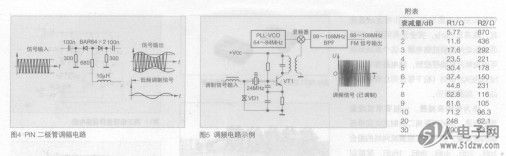

图4是一个简单却又非常好用的调幅电路,大家会觉得这个电路似曾相识,事实上,它就是前面讲到的ALC电路的前端部分(后面我们还会提到它,很万能的)。把它的低频调制信号换成幅度足够的方波或脉>中,就可以输出cw信号了。产生双边带DSB信号,需要使用前面提到过的二极管双平衡混频器,只要将低频号从中间的#2端口输入即可。
在调幅电路之后,如果还有ALC电路的话,应该注意,ALC电路积分放大器的时间常数应在调制信号周期的10倍以上,否则调幅信号就会被Al_C电路所“吞没”,但ALC的时间常数太大,又会造成对电平控制的迟钝。调频FM是使载波的频率依调制信号波幅变化而变化的调制方式。对vco电路进行直接调频是很简单的,只要在变容管的调谐电压上再叠加上微幅的低频调制电压即可,但当vco在PLL坏路中时,PLL会像ALC“吞没”调幅信号样去“吞没”调频信号,仍然会存图5调频电路示例在两者的时间常数竞争的问题。所以,对LL—vc。电路进行直接调频非常困难,图5的示例是一个很好的变通方式。
图5中,VT1与VD1、晶振B组成一个精准稳定的24MHz振荡器,变容二极管VD1可以在调制信号的控制下对输出频率进行微调,这个电路称为“vcx0”—压控晶体振荡器。经调频后的vcxo信号与PU_-VCO的输出信号进行混频后即可生成所需的FM信号。
多数高频信号发生器都D431000AGW-70L需要有信号调制电路,以产生调幅AM、调频FM或脉;中调制cW信号。对于AM、FM调制,调制信号源一般是lkHz的正弦信号发生器,进行cw调制则需要一个1kHz的方波或脉冲信号源。调制信号源可以内置,也可外置,具体实现方法很简单,这里就不多讲了,以下只介绍调制电路的实现方法。
图4是一个简单却又非常好用的调幅电路,大家会觉得这个电路似曾相识,事实上,它就是前面讲到的ALC电路的前端部分(后面我们还会提到它,很万能的)。把它的低频调制信号换成幅度足够的方波或脉>中,就可以输出cw信号了。产生双边带DSB信号,需要使用前面提到过的二极管双平衡混频器,只要将低频号从中间的#2端口输入即可。
在调幅电路之后,如果还有ALC电路的话,应该注意,ALC电路积分放大器的时间常数应在调制信号周期的10倍以上,否则调幅信号就会被Al_C电路所“吞没”,但ALC的时间常数太大,又会造成对电平控制的迟钝。调频FM是使载波的频率依调制信号波幅变化而变化的调制方式。对vco电路进行直接调频是很简单的,只要在变容管的调谐电压上再叠加上微幅的低频调制电压即可,但当vco在PLL坏路中时,PLL会像ALC“吞没”调幅信号样去“吞没”调频信号,仍然会存图5调频电路示例在两者的时间常数竞争的问题。所以,对LL—vc。电路进行直接调频非常困难,图5的示例是一个很好的变通方式。
图5中,VT1与VD1、晶振B组成一个精准稳定的24MHz振荡器,变容二极管VD1可以在调制信号的控制下对输出频率进行微调,这个电路称为“vcx0”—压控晶体振荡器。经调频后的vcxo信号与PU_-VCO的输出信号进行混频后即可生成所需的FM信号。
