不错的数字万用表，但它们KL5C80A12CFP都测不了弱至毫伏甚至微伏的直流电压，也测不了高频信号的幅度，需要高阻抗测量时也无法看到可以展示趋势变化的指针……当我想DIY-些小附件来扩展它们的功能时，却总是麻烦一堆。无源的附件相对好办，但使用时得把表笔插头拔来插去的。有源的就更麻烦了，不但要拔插头，更要拖上一根电源线。于是，自制一个扩展能力强劲的直流毫伏表就成了我的第一个DIY项目了。

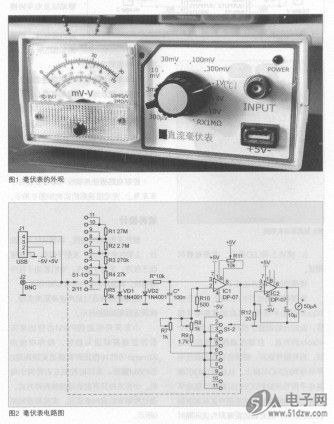

    在优先考虑未来扩展的情况下，这个毫伏表被设计成纯直流的。图2是整个毫伏表的电路图，电源部分相信每个DIYer都有更适合自己的解决方案，这里就不献丑了。
    要做到最小满量程为直流300LiV，电路设计上必须同时考虑到直流漂移、交流的杂波干扰和内部噪声。要对付前者，除放大电路分由两级运放来承担外，运放的选择也很重要。好在我的设计目标不算太高，这样的要求并不需要ICL7650 -类的自动稳零运放来实现，廉价的OF:07酌输入失调电压仅数十微伏，用在这里已足够了。
    另外，由于这个毫伏表的设计和使 用上会有外接的有源附件接入，输入插座至电路板的地线上就可能会有相当的电流通过。300uV的满量程，意味着它能对几微伏的电压产生反应。这样微小的电压，即使是在万分之几欧姆的电阻上也只需要10mA的电流就足够发生了。而lcm长度的PCB印制线几乎就有这么大的电阻了，所以整机的布线上必须要考虑一点接地。
