实际制作过程

发布时间:2012/6/13 20:05:58 访问次数:590

    与无线鼠标、键盘的元器ADS7809U件大家族相比,感觉这次成员有点少,不过浓缩的就是精华的。
    首先,截取适当大小的一块洞洞板,试试大小,够用即可。
    由于F320是贴片的,因此可能部分读者会感到有点棘手,幸好引脚间距挺大,算一下,其实F320只需要焊接4+5+2+2条线,即USB的4条白线、SPlql5条蓝线、复位电路加下载2条黄线和电源红线加地黑线,这些完全可以在洞洞板上焊接,稍微小心点,很快就完成了,大概用去20分钟。如图6所示。
    若使用的F330采用贴片封装,焊接方法同上。如果采用DIP20封装,那就更加容易。经过试验发现,其实无线模块的PCB天线上加个“小尾巴”一定程度上可以提升接收距离,读者可以自己进行试验。

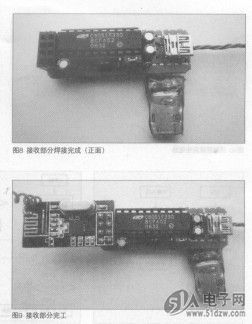

    简单计算了一下,焊接了3+7+1+2条线,电源3条,SPI的7条,复位1条,还有PWM输出2条。需要注意的是,那个电感的数值不一定是200uH.俚是绝对不能少。不少朋友在抱怨:“我的nRF24L01丢包率怎么这么大?”这很可能就是因为电源不干净的缘故。其他的一般也没有什么问题,由于采用全数字的电路,一般无需调试,便可正常工作。如图8、图9所示。
    很快,无线耳机的主体部分就完成了,发射部分很简单,插AUSB接口即可使用,接收部分由于需要单独使用,供电的问题需要用心处理一下。由于加了一个LM1117进行3.3V稳压,压差为1V左右,考虑到F330最低工作电压为2.7V,使用的电源必须
为3.7V以上,正好可以使用锂电池供电。读者可以发现,接收部分挂着的一个银白色的小东西就是笔者从一个蓝牙耳机上拆下来的,正好用上,并且顺便用miniUSB母座和1N4148串联,做了一个简单得不能再简单的充电电路,最后用胶带固定住电池。
   大功告成,由于没有外壳,看起来有点寒酸,不过丝毫不影响它的性能和我们DIY完工后的喜悦心情。



    与无线鼠标、键盘的元器ADS7809U件大家族相比,感觉这次成员有点少,不过浓缩的就是精华的。
    首先,截取适当大小的一块洞洞板,试试大小,够用即可。
    由于F320是贴片的,因此可能部分读者会感到有点棘手,幸好引脚间距挺大,算一下,其实F320只需要焊接4+5+2+2条线,即USB的4条白线、SPlql5条蓝线、复位电路加下载2条黄线和电源红线加地黑线,这些完全可以在洞洞板上焊接,稍微小心点,很快就完成了,大概用去20分钟。如图6所示。
    若使用的F330采用贴片封装,焊接方法同上。如果采用DIP20封装,那就更加容易。经过试验发现,其实无线模块的PCB天线上加个“小尾巴”一定程度上可以提升接收距离,读者可以自己进行试验。
    简单计算了一下,焊接了3+7+1+2条线,电源3条,SPI的7条,复位1条,还有PWM输出2条。需要注意的是,那个电感的数值不一定是200uH.俚是绝对不能少。不少朋友在抱怨:“我的nRF24L01丢包率怎么这么大?”这很可能就是因为电源不干净的缘故。其他的一般也没有什么问题,由于采用全数字的电路,一般无需调试,便可正常工作。如图8、图9所示。
    很快,无线耳机的主体部分就完成了,发射部分很简单,插AUSB接口即可使用,接收部分由于需要单独使用,供电的问题需要用心处理一下。由于加了一个LM1117进行3.3V稳压,压差为1V左右,考虑到F330最低工作电压为2.7V,使用的电源必须
为3.7V以上,正好可以使用锂电池供电。读者可以发现,接收部分挂着的一个银白色的小东西就是笔者从一个蓝牙耳机上拆下来的,正好用上,并且顺便用miniUSB母座和1N4148串联,做了一个简单得不能再简单的充电电路,最后用胶带固定住电池。
   大功告成,由于没有外壳,看起来有点寒酸,不过丝毫不影响它的性能和我们DIY完工后的喜悦心情。
