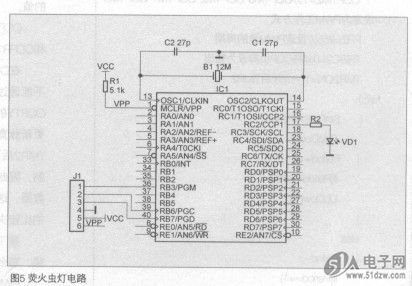

CCP功能的引脚与RC2复用，如图5所SP213ECT示是实现荧火虫灯的电路图。
    图中B1与C1、C2构成晶振电路，R1将复位端MCLR上拉，LED通过限流电阻R2接到CCP1引脚，J1是仿真及下载接口。图
6是用洞洞板制作出来的电路，准备好材料，不超过30分钟就能做好。
    硬件制作完成，可以开始编程，以下是第一版程库。


    程序分析
    通过一段时间的学习，大家肯定有个印象，要令单片机中的某个部件按要求工作，一定要设置该部件对应的控制寄存器，因此，掌握控制寄存器的用途就成了学习单片机的重要工作。
    控制定时器T2的寄存器名为T2CON，表1是该寄存器各位的用途说明。
    看清了T2CON的结构，不难看出T2CON=OxOc的含义了。OxOc写成二进制就是000011∞，预分频控制为∞，T20N为1。
    要让CGP模块按要求工作，就要设置好CGP的控制寄存器，表2是CCPICON的用途说明。
    其中GCPIM3~CCPIMO就是用来设置工作模式的，如果要将CCP1模块设置成PWM方式，只要令这4位为l.xx即只要CCPIM3、CCPIM2设定为1即可，不必理会CCPIM1和CCPIMO的值。
    GCPIX和GCPIY-是图4中CCPRIU舌面所示附加2位，它们和CGPR1峭0合形成10位的计数器。
    在CCP模块实现PWM功能时，CCPRlH及其后的附加2位是不能通过程序来控制的，它们被固定作为CCPRlL及CCPl×、CCPIY的镜像，每个PWM周期更新一次。这样，我们可以随时更新脉宽的值，不必担心它会与当前PWM脉宽数据产生）中突。TMR2后面的附加2位是芯片内部的，并且它不能通过程序来拉制，因此我们不必理会。这2位和TMR2的8位共同构成了1 0位计数器，这个1 0位计数器与CCPRIH及附加2位构成的1 0位计数器的比较决定了脉宽。
    接下来计算一下PWM周期，设所用晶体为12MHz，不分频，那么Tosc=0.083Us。
    FWM周期=(Pq2+1)×4×Tosc×矶2预分频
