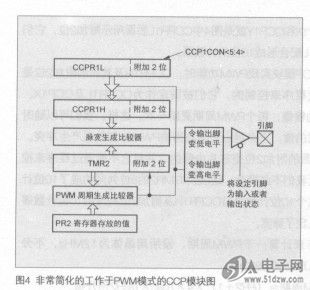

图4是非常简化了的MMPQ3904工作于PWM的CCP模块原理图。从图中可以看到，每当TMR2的8位和附加2位计满到1024个数后，PWM周期生成比较器就会令输出引脚由低电平变为高电平；而当TMR2的8位和附加2位共1 0位的计数器与CCPRIH及附加2位的10位计数器中的值相等后，脉宽生成比较器就会令引脚由高电平变为低电平。
    这样，问题就解决了。如果令CCPRIH及咐加2位中的值是102，那么，高电平维持的时间（阳）将是102个计数周期，而整个PWM的周期是1 024个周期，因此，此时PWM的占空比是102/1024—10%，而如果CCPRIH及附加2位中的值是925的话，那么PWM的占空比将是925/1024～90%.
    但是图4和图3好像有点冲突，图3中可没有说到TMR2还有什么附加2位，它只是一个8位的计数器，怎么到了图4就变成了10
位呢？究竟以哪个为准呢9答案是，二者并不冲突，正是由于图4中这附力02位的出现，所以才有图3中Fosc/4的出现，即给TMR2计数的不是Fosc而是它4分频的结果，这个4分频可以认为正是由图4中这附加2位来实现的。
    图中还有一些如CCPRIL和CCPRIH关系及其附加2位等问题，留待下面程序分析时来解答。
