无功电流和无功功率的补偿
发布时间:2012/6/6 19:47:11 访问次数:1131

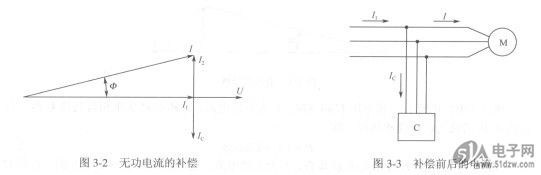

一般在线路中要对无功EP2C35F484I8N电流进行补偿，多数的补偿措施是用并联电容器的方法进行，因为电容上的电流超前于电压90。，可以与电感上滞后于电压90。的电流进行抵消，线路并联电容后电流的关系如图3-2所示。
图3-2中，如果偿电容的电流IC与I2幅值相等，只是相位相反，即Ic=-I2，则补偿后供电线路中的电流由原来的，变为I1，图3-3为电动机供电线路补偿前后的电流示意图。
图3-3中，补偿前电功机供电线路中的电流为I，补偿后线路中的电流降为I1，热损耗从I2R降为I1R。在实际补偿措施中，一般不会进行100%的补偿，也就是补偿后的功率因数cos妒不要求为1，当然更不能出现过补偿。
一般在线路中要对无功EP2C35F484I8N电流进行补偿，多数的补偿措施是用并联电容器的方法进行，因为电容上的电流超前于电压90。，可以与电感上滞后于电压90。的电流进行抵消，线路并联电容后电流的关系如图3-2所示。
图3-2中，如果偿电容的电流IC与I2幅值相等，只是相位相反，即Ic=-I2，则补偿后供电线路中的电流由原来的，变为I1，图3-3为电动机供电线路补偿前后的电流示意图。
图3-3中，补偿前电功机供电线路中的电流为I，补偿后线路中的电流降为I1，热损耗从I2R降为I1R。在实际补偿措施中，一般不会进行100%的补偿，也就是补偿后的功率因数cos妒不要求为1，当然更不能出现过补偿。
