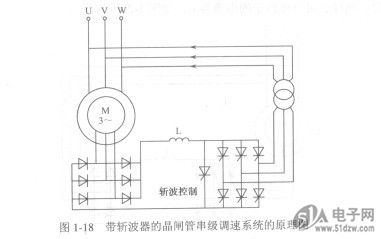

为了改善串级调速的AD9203ARU功率因数，在直流回路中并入一个可关断晶闸管，通过控制晶闸管导通与关断的比例（占空比）来调节电动机的转速，将逆变器的超前角固定且取最小值，这样就可以减小逆变器从电网侧需要的无功功率，提高调速系统的功率因数，如图1-18所示，是这种带斩波器的晶闸管串级调速系统的原理图。



    串级调速方法采用整流和晶闸管逆变回馈模式，电网干扰较大，由于实现了转差功率的回馈，所以，运行效率很高，在额定转速时，效率接近100%，比变频器的最高效率还要高，这种方法速度响应也较快，调速范围一般为500/0～l00%，这种调速方式的功率器件只需满足转差功率部分的功率要求即可，所以器件的功率总容量小，成本较低，但是电动机必须使用带电刷的绕线式电动机。
