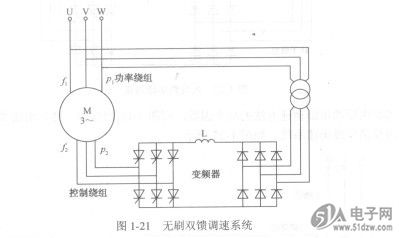

如果转子绕组换成EF7333CL笼式结构，在定子上安装两套不同极对数的绕组，一组为功率绕组，极对数为Pi，接三相工频电源，频率为fi；另一组为控制绕组，极对数为P2，接频率f2可以调节的变频器，要求P1>(P2+1)，如图1-21所示。

    在极对数固定的情况下，功率绕组通电后形成一组速度固定的旋转磁场，控制绕组的旋转磁场速度可以调节，两组旋转磁场共同作用合成为一个可以改变转速的旋转磁场，这个合成磁场作用到转子上就产生了转速可以调节的输出转速，简言之，也就是通过变频器改变控制绕组上的电源频率f2，就可以实现对电动机速度，z的调节，这种系统称为无刷双馈调速系统。
    该无刷双馈调速三相交流电动机的速度为
