绕线转子电动机的内反馈串级调速方法
发布时间:2012/6/5 20:07:46 访问次数:939

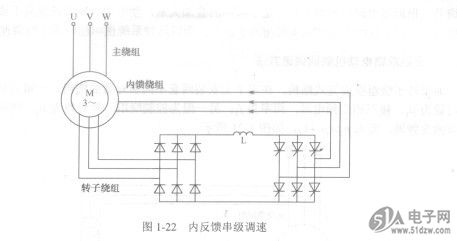

在线转子三桕交流电动ACPM-7863-TR1机串级调速方式中，把原来回馈到电网的转差功率回馈到电动机内部定子上的一个内馈绕组中的调速方法称为内反馈串级调速，调节绕组上的电动势由定子上的主绕组感应产生，内馈绕组经过逆变和整流环节连接到转子绕组中，如图1-22所示。

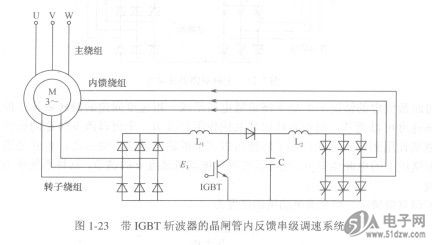

为了提高内反馈串级调速方法的功率因数，同图1-18的原理一样，组成带IGBT斩波器的晶闸管内反馈串级调速系统，如图1-23所示。
这种内反馈串级调速方法是我国科学家屈维谦先生发明的，调速效率很高，使用也比常规的串级调速更方便。
在线转子三桕交流电动ACPM-7863-TR1机串级调速方式中，把原来回馈到电网的转差功率回馈到电动机内部定子上的一个内馈绕组中的调速方法称为内反馈串级调速，调节绕组上的电动势由定子上的主绕组感应产生，内馈绕组经过逆变和整流环节连接到转子绕组中，如图1-22所示。
为了提高内反馈串级调速方法的功率因数，同图1-18的原理一样，组成带IGBT斩波器的晶闸管内反馈串级调速系统，如图1-23所示。
这种内反馈串级调速方法是我国科学家屈维谦先生发明的，调速效率很高，使用也比常规的串级调速更方便。
