输出电压：输入电压特性（线性调整）
发布时间:2012/5/31 19:37:56 访问次数:1048

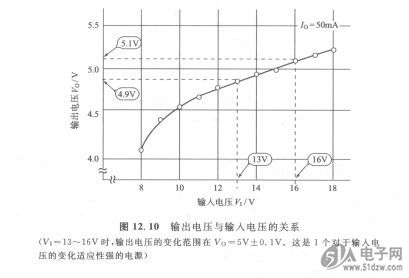

图12.10是输出电压与输入TPS7330QR电压的关系曲线(10=50mA，Ⅵ=15V时，Vo调整到5.OV)。输入电压在13～16V范围变化时，输出电压的变化范围在Vo=5V±0.1V，可以看出这是一个对于输入电压的变化适应能力很强的电源。输入电压的变化引起输出电压变化的原因是振荡频率的变动（由于振荡电路的电源电压变化导致）和Tr。基极电流变化引起VBE（一基准电压）的变动。为了进一步增强对输入电压变化的适应能力，需要采用振荡频率和反馈电路的基准电压不随输入电压变化的电路结构。
图12.10是输出电压与输入TPS7330QR电压的关系曲线(10=50mA，Ⅵ=15V时，Vo调整到5.OV)。输入电压在13～16V范围变化时，输出电压的变化范围在Vo=5V±0.1V，可以看出这是一个对于输入电压的变化适应能力很强的电源。输入电压的变化引起输出电压变化的原因是振荡频率的变动（由于振荡电路的电源电压变化导致）和Tr。基极电流变化引起VBE（一基准电压）的变动。为了进一步增强对输入电压变化的适应能力，需要采用振荡频率和反馈电路的基准电压不随输入电压变化的电路结构。
