输出电压：输出电流特性（加载调整）
发布时间:2012/5/31 19:36:05 访问次数:701

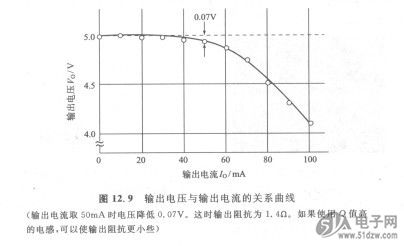

图12.9是输出电压与输出电SN74HCT273N流的关系曲线(无负载时调整输出电压为5.00V)。从输出电压下降的情况看到这个电源输出电流的界限在50～60mA。
当输出电流为50mA时输出电压是4.93V，相对于无负载电压(=5．OOV)下降了0.07V。所以这个电源的等效输出阻抗是1.4Q(一0.07V／50mA)。这个值与小规模降压型开关电源的平均值相当。
如果希望这个电路的输出阻抗更小时，可以采用Q值更高（直流电阻小）的电感，或者使反馈电路的差分放大器增益更大些。
图12.9是输出电压与输出电SN74HCT273N流的关系曲线(无负载时调整输出电压为5.00V)。从输出电压下降的情况看到这个电源输出电流的界限在50～60mA。
当输出电流为50mA时输出电压是4.93V，相对于无负载电压(=5．OOV)下降了0.07V。所以这个电源的等效输出阻抗是1.4Q(一0.07V／50mA)。这个值与小规模降压型开关电源的平均值相当。
如果希望这个电路的输出阻抗更小时，可以采用Q值更高（直流电阻小）的电感，或者使反馈电路的差分放大器增益更大些。
