B点和C点的波形
发布时间:2012/5/31 19:25:22 访问次数:566

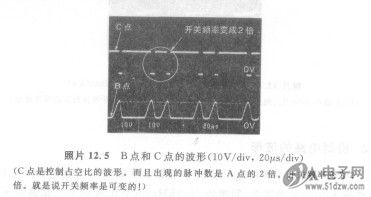

照片12.5是B点和C点的波形。与升压RDC19222-202型相同,Tr2是以模拟方式工作,所以C点的‘波形占空比小于50%。由此可以看出作力开关的控制方式,不仅有接通/断开开关脉冲,而且还有改变开关脉冲占空比的方式。
B点波形中一个引起人们关注的问题是在振荡输出1个正脉冲期间发生了两个脉冲(参见照片12.4)。如照片12.5所示,由于这个脉冲超过了IC.的正临界电压VTH(从照片12.5看出这里使用的IC的VTH=10.6V),所以C点对应于振荡输出1个正脉冲发生了两个脉冲。这是由于在第1个脉冲过程中晶体管产生方波、输出电压变高后又立即降低(因为给负载提供电流),而反馈动作在高速进行,所以在同一周期内再次产生出脉冲。

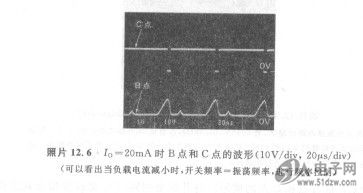

照片12.6是输出电流Jo=20mA时,B点和C点的波形。可以看到如果负载电流变小,那么在振荡输出正脉冲期间脉冲数目就变成了1个(开关频率一振荡频率)。就是说这个电路不仅能够控制开关脉冲的接通/断开和占空比,还控制开关频率(脉冲数2倍就等于频率变成2倍)。
控制频率是比控制开关方式更高级的方式,所以在升压型电源中也受到重视。
照片12.5是B点和C点的波形。与升压RDC19222-202型相同,Tr2是以模拟方式工作,所以C点的‘波形占空比小于50%。由此可以看出作力开关的控制方式,不仅有接通/断开开关脉冲,而且还有改变开关脉冲占空比的方式。
B点波形中一个引起人们关注的问题是在振荡输出1个正脉冲期间发生了两个脉冲(参见照片12.4)。如照片12.5所示,由于这个脉冲超过了IC.的正临界电压VTH(从照片12.5看出这里使用的IC的VTH=10.6V),所以C点对应于振荡输出1个正脉冲发生了两个脉冲。这是由于在第1个脉冲过程中晶体管产生方波、输出电压变高后又立即降低(因为给负载提供电流),而反馈动作在高速进行,所以在同一周期内再次产生出脉冲。
照片12.6是输出电流Jo=20mA时,B点和C点的波形。可以看到如果负载电流变小,那么在振荡输出正脉冲期间脉冲数目就变成了1个(开关频率一振荡频率)。就是说这个电路不仅能够控制开关脉冲的接通/断开和占空比,还控制开关频率(脉冲数2倍就等于频率变成2倍)。
控制频率是比控制开关方式更高级的方式,所以在升压型电源中也受到重视。
