积蓄能量的电感L，的最佳值EA1530A因开关频率以及输出电流大小而不同。一般来说，小型升压型开关电源的电感量约为几十至几百微亨，通常开关频率愈低，输出电流愈小，使用的电感量应该愈大。这里设计的电源容量比较小，所以使用220pLH的电感。

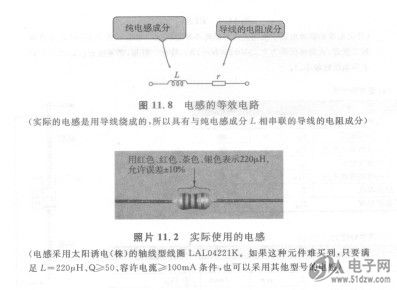

    实际的电感是用导线一圈一圈地绕成的，所以如图11.8所示，它具有与电感成分串联的导线的电阻成分r。电阻成分损耗功率，所以r值愈小，开关电源的效率愈高。实际的电感商品标出的不是r值的大小，而是表征电感性能优劣的Q值。Q值由下式表示：


    它是某频率下电感的电抗cuL与电阻成分r之比。
    Q值愈大，则r值愈小，表明电感的性能愈好（一般来说，电感值愈大，线圈的圈数愈多，所以Q值变小）。开关电源中要尽量使用Q值大的电感。Q值一般应该大于50（但是Q值因频率而变化，应该取开关频率下Q≥50的电感）。
    由于电感是用导线绕制而戍的，导线的粗细也会影响流过电流的大小。在本电路中，由于流过L，的平均电流最大为42mA，如果取2倍的电流余量，那么应该采用容许电流在lOOmA(≈42mA×2)以上的元件。
    根据上面讨论，拟选用的L．是轴线型线圈LAL04221K（太阳诱电）。
    照片11.2就是LAL04221K。这种电感的值为220pLH，Q= 55，容许电流是155mA。符合设计电源的要求。如果这种元件难买到，那么只要满足1=220ruH、Q≥50、容许电流≥lOOmA的条件，也可以采用其他型号的电感。
