给射极跟随器输入大振幅
发布时间:2012/5/27 19:21:29 访问次数:544
射极跟随器是电压放大倍AD8671ARZ-REEL7数为1的放大电路。这种电路具有直流增益，利用输入大振幅的方波可以起到与开关电路相同的作用。

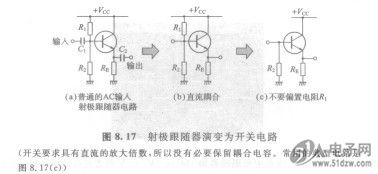

图8.17示出将射极跟随器演变为开关电路的过程。首先，为了获得直流增益从图8.17(a)-般的射极跟随器中去掉输入输出耦合电容C1和C2，变成图8.17(b)所示的电路。由于没有必要给基极加偏置电压（因力输入信号为OV时晶体管处于截止状态），所以如图8.17 (c)所示再去掉R2。但是，为了确保没有输入信号时晶体管处于截止状态，所以保留使基极处于GND电位的电阻R2。这样就把射极跟随器变成了开关电路。
射极跟随器是电压放大倍AD8671ARZ-REEL7数为1的放大电路。这种电路具有直流增益，利用输入大振幅的方波可以起到与开关电路相同的作用。
图8.17示出将射极跟随器演变为开关电路的过程。首先，为了获得直流增益从图8.17(a)-般的射极跟随器中去掉输入输出耦合电容C1和C2，变成图8.17(b)所示的电路。由于没有必要给基极加偏置电压（因力输入信号为OV时晶体管处于截止状态），所以如图8.17 (c)所示再去掉R2。但是，为了确保没有输入信号时晶体管处于截止状态，所以保留使基极处于GND电位的电阻R2。这样就把射极跟随器变成了开关电路。
