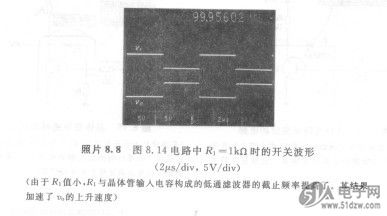

照片8.8是图8.14所示的AD8346ARUZ-REEL7电路中Ri一lkfl,时的开关波形（输入信号是lOokHz、OV/+5V的方波）。可以看出当Ri小时由于低通滤波器的截止频率升高．所以输出波形从OV变化到+5V时的上升速度加快了。
    加速电容是一种与减小Ri值等效的提高开关速度的方法（减小Ri值，也会加快输出波形的上升速度）。肖特基箍位可以看作是改变晶体管的工作点，减小电荷存储效应影响，提高开关速度的方法。
    由于肖特基箍位电路不像接入加速电容那样会降低电路的输入阻抗，所以当驱动开关电路的前级电路的驱动能力较低时，采用这种方法很有效。


    在设计这种电路时需要注意肖特基二极管的反向电压VR的最大额定值。肖特基二极管中某些器件的VR最大额定值非常低(高频电路中应用的某些器件仅为3V)。图8.14的电路中因为晶体管截止时电源电压原封不动地加在D1上，所以必须使用VR的最大额定值大于5V的器件(1SS286是25V)。
