照片4.1是图4.1的电路MSP430F417IPMR输入lkHz、2VP-P的正弦波时的输出波形。可以看出输出信号勘。与输入信号vi的振幅、相位都相同。就是说，电压放大倍数AV=(OdB)。
    照片4.2是vi与FET栅极电位vg的波形VS是7.5V的栅偏压上通过C，叠加上输入信号VI的波形。

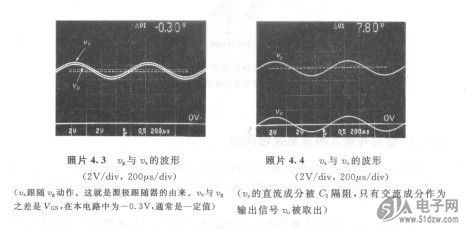

    照片4.3是栅极电位vg与源极电位口。的波形VS的交流成分与vG相同（也就第4章源极跟随器电路的设计是与vi相同），直流成分是FET的栅极一源极间电压GS，源极电位高。照片中VGS=-0.3V(以源极电位为基准，栅极电位低，所以有负号)。
    照片4.4是源极电位可。与输出信号钉。的波形。源极的直流电位比栅极的直流电位7.5V高出VGS的0.3V，所以是7.8V。这个直流成分被C2隔断，只取出口。的交流成分成为输出信号可VO.
