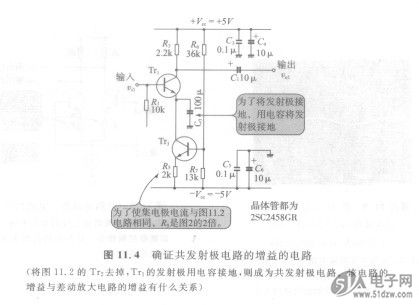

图11.4的电路是为了证明将这里UPG2214TB-E4使用的晶体管用在共发射极电路时，电压增益为多大的电路。
    将图11.2的Tr2取去，R5取作2倍而使得Tr3产生的稳流源的电流值减半（图11.2的一个晶体管的量），在发射极上接上电容器来接地（因为差动放大电路连接着相反一侧的晶体管的发射极，所以与接地相同）。
    因为发射极完全接地（显然是交流接地），该电路的电压增益应该为Tr，能够实现的最大增益，即为几乎与矗FE相同的值。


    照片11.9是在图11.4电路上输入lkHz、lOmVP-P的正弦波时的输入输出波形。由于输出为0.67V，所以电压增益为67倍（一0.67V/lOmVP-P），几乎为^FE的值。该值的大小刚好为在照片11.2、照片11.3测得的图11.2电路增益的2倍。
    因此可知,差动放大电路的电压增益为一只晶体管的共发射极电路增益的1/2。但是，即使是差动放大电路，如照片11.4所示，如果取出输出1与榆出2之间的信号，输出信号的振幅成为2倍，故电压增益与共发射极电路相同。
