离频特性
发布时间:2012/3/8 19:36:56 访问次数:725
离频特性 M25P64-VMF6TP

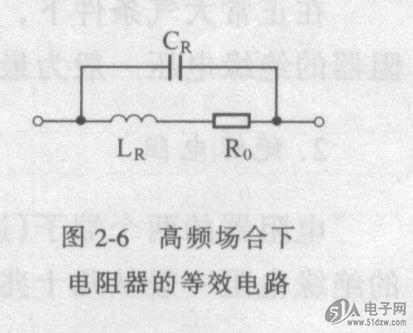

电阻器在高频场合中使用时，必须考虑电阻器固有电感和固有电容的影响。此时电阻器的等效电路相当于一个直流电阻
Ro与分布电感LR串联，然后再与分布电容CR并联，如图2-6所示。
一般情况下，非线绕电阻器的高频分布参数较小，LR为0.01—0.09tlH，CR为0.1~5pF。线绕电阻器的高频分布参数较
大，/R为几十微亨，CR为几十皮法。
离频特性 M25P64-VMF6TP
电阻器在高频场合中使用时，必须考虑电阻器固有电感和固有电容的影响。此时电阻器的等效电路相当于一个直流电阻
Ro与分布电感LR串联，然后再与分布电容CR并联，如图2-6所示。
一般情况下，非线绕电阻器的高频分布参数较小，LR为0.01—0.09tlH，CR为0.1~5pF。线绕电阻器的高频分布参数较
大，/R为几十微亨，CR为几十皮法。
