逐次比较型ADC是AlD转换器中使用最广的一种，它应用逐次逼近的方法，将模拟量数字化编码输出。下面以ADC0800为例加以说明。SER1412-301MED
    (1)电路框图

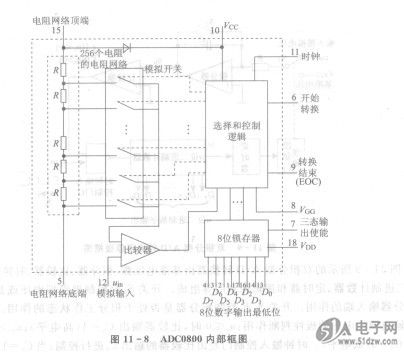

    ADC0800电路框图如图11 -8所示。


    ADC0800是一个8位二进制输出的单片A/D转换器，其内部由以下几部分组成：1个高输入阻抗的比较器、1个256个串联电阻构成的分压器、256个模拟开关、1个选择控制逻辑电路和1个三态输出锁存器。
    ADC0800果用以未知量值的模拟输入电压（由引脚12输入）与电阻分压各节点输出值通过模拟开关逐次逼近比较的技术来进行转换。当某一适当的节点电压等于未知输入电压时，此节点电压相应的数字量就在选择控制逻辑的作用下被送到锁存寄存器，同时在数据输出端输出一个相当于未知输入模拟量的8位二进制补码。二进制数据输出是三态的，可直接接上公共数据总线。
    (2)工作原理
    芯片引脚15（高端）和引脚5（低端）为基准电压REF输入端，其内部的256个串联电阻网络将UREF,等分成256级模拟电压：O，UREFl256，2×UREF/256，254×UREF/256，255×URE-／256。每一个UREF电阻分压的接点与相应的模拟开关相连。
