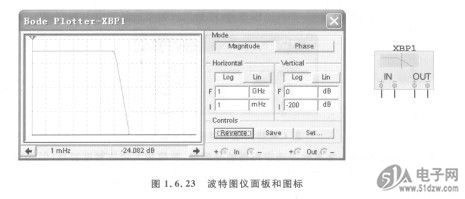

波特图仪(Bode Plotter)用来测量和显示一个电路、系统或放大器的幅频特性A(f)和相频特性妒（厂）的一种仪器，类似于实验室的频率特性测试仪（或扫频仪），波特图仪的面板和图标如图1.6.23所示。 BK1005HS100-T


  连  接

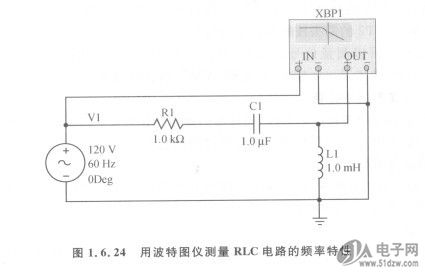

  波特图仪的图标包括4个接线端子，左边in是输入端口，其 分别与电路输入端的正、负端子相接；右边out是输出端口，其+、一分别与电路输出端的正、负端子连接。由于波特图仪本身没有信号源，所以在使用波特图仪时，必须在电路的输入端口示意性地接入一个交流信号源（或函数信号发生器），且无需对其参数进行设置。例如：用波特图仪测量一个RCL滤波电路的频率特性，其连接如图1.6. 24所示。通过对波特图仪面板中Horizontal区（水平坐标）可设置波特图仪频率的初  (initial)和终了值F( Final)。
