波形变换
发布时间:2012/3/5 20:30:02 访问次数:677

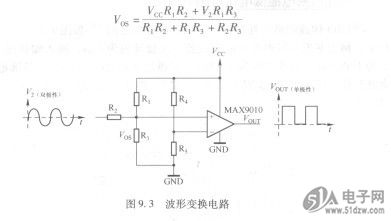

如图9.3所示电路可以将双极性输入（这里为正弦波）转换为单极性的方波输出，外加偏置电压为B048F120T30
电流检测电路

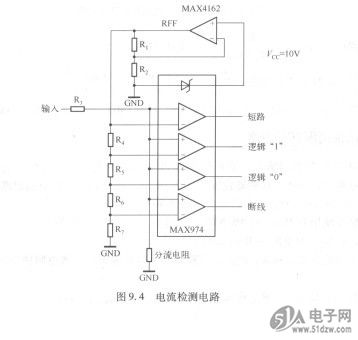

两个阻值相同的电阻(R。)将比较器切换检测门限设置在电源电压的一半。图9.4所示是利用四个比较器构成一个电流检测电路，可用于指示输入电流的四个范围，旁路电阻用于将输入电流转换为电压信号，R．和R2用于设置运算放大器的增益，并为比较器提供所需要的基准电压。R4～R7用于设置不同数字输出状态所对应的检测门限。
如图9.3所示电路可以将双极性输入（这里为正弦波）转换为单极性的方波输出，外加偏置电压为B048F120T30
电流检测电路
两个阻值相同的电阻(R。)将比较器切换检测门限设置在电源电压的一半。图9.4所示是利用四个比较器构成一个电流检测电路，可用于指示输入电流的四个范围，旁路电阻用于将输入电流转换为电压信号，R．和R2用于设置运算放大器的增益，并为比较器提供所需要的基准电压。R4～R7用于设置不同数字输出状态所对应的检测门限。
