集成DlA转换器的应用实例 SER1052-801MLC

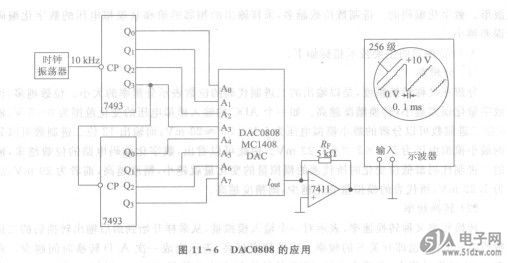

    图11-6给出的是DAC0808的应用电路图。
    图11 -6是一个DAC0800 D/A转换器8位数字输入、256级模拟输出的测试电路，电路主要由时钟振荡器、2个4位计数7493、DAC0808和运算放大器7411、示波器组成。


    在这个电路中，时钟振荡器产生一个10 kHz的时钟脉冲信号（计数脉冲），示波器用于观察DAC0808的模拟电压输出，计数器从0000 0000计数到1111 1111，从而将模拟电压由0～10 V间分成256级，其中每一级的时间宽度为时钟频率的倒数(1/10 kHz～0.1 ms)，每一级的模拟电压最小变化量（即分辨率）为10 V／256。
