电路的简化
发布时间:2012/3/3 19:05:24 访问次数:645

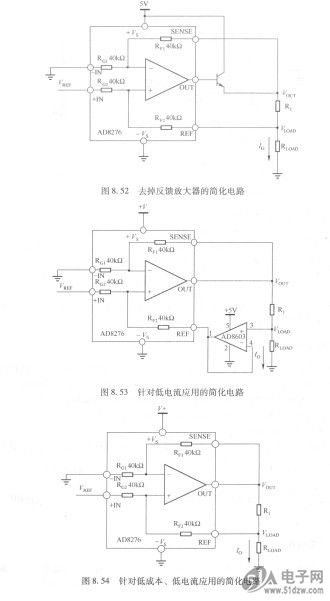

去掉反馈放大器的简化电路如图8. 52所示。 5D-7
如果所需输出电流小于AD8276的输出能力15mA，则可去掉升压晶体管，如图8.53所示。如果低电流和降低精度均能接受，则可采用更为简单的低成本配置，如图8. 54所示。

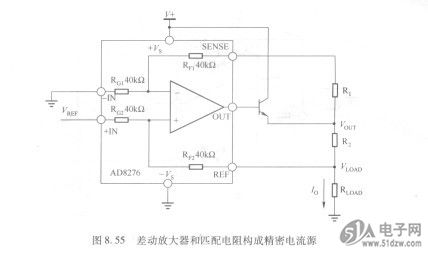

差动放大器和匹配电阻构成精密电流源
差动放大器和匹配电阻构成精密电流源如图8. 55所示，该电路结构可以用于高电流、高精度应用，运算放大器输入范围无限制。
去掉反馈放大器的简化电路如图8. 52所示。 5D-7
如果所需输出电流小于AD8276的输出能力15mA，则可去掉升压晶体管，如图8.53所示。如果低电流和降低精度均能接受，则可采用更为简单的低成本配置，如图8. 54所示。
差动放大器和匹配电阻构成精密电流源
差动放大器和匹配电阻构成精密电流源如图8. 55所示，该电路结构可以用于高电流、高精度应用，运算放大器输入范围无限制。
