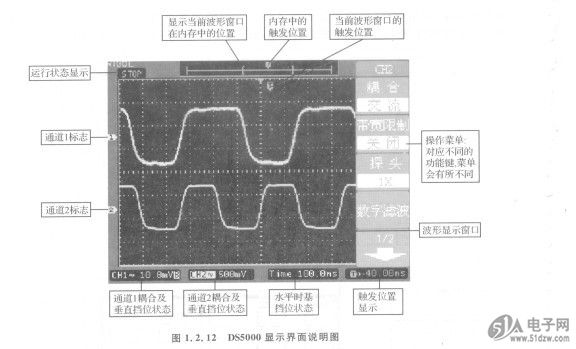

图1.2. 12所示为DS5000显示界面说明图。AD22057R


   DS5022M示波器的基本功能和使用方法
   垂直系统
   DS5022M示波器有4个通道，它们是：2个信号通道CH1、CH2，1个数学运算通道MATH，1个参考波形通道REF。它们既可以同时显示几个，也可以单独显示。
    (1)对通道进行操作。首先选中该通道（按VERTICAL中的相应通道按钮，使屏幕右方显示该通道的菜单，不同的通道，菜单也可能不同）
    (2)对CH1、CH2来说，可进行如下操作：
    ①变该通道波形在屏幕中的上下位置(调VERTICAL中的POSITI()N旋钮）。
    ②改变该通道波形在屏幕中所占垂直方向的格数（调VERTICAL中的SCALE旋钮）。
    ③决定该通道是否显示（是否按VERTICAL中的OFF按钮）。
    ④选择该通道的耦合方式（交流、直流、接地）。
    ⑤设置探头衰减因素(1×、10×、100×、1000×)。
    ⑥设置数字滤波，即通道带宽限制（>20 MHz信号是否限制）。
    ⑦设置SCALE旋钮的粗调或细调，以调节垂直方向的比例尺。
    ⑧设置该通道波形是否反向。
    (3)对MATH通道来说，可进行如下操作。
    ①选择进行何种运算(A+B、A-B、A×B、A÷B、FFT)。
    ②对+、一、×、÷运算分别指定运算数A和B是CH1还是CH2信号。
    ③对运算结果选择是否反相，
    ④如果在①中选择FFT，将进入另一菜单（FFT菜单）以选择共功能参数。
    (4) REF通道是显示一个已保存的参数波形，具体操作略。
