估算动态电流IDD-DYNB0520WS
    估算内部电路的动态功耗需要两步：第一步是确定动态基础电流，第二步是确定每一次用于离散功率向量的活动与到整个应用的功耗矢量活动的百分比。

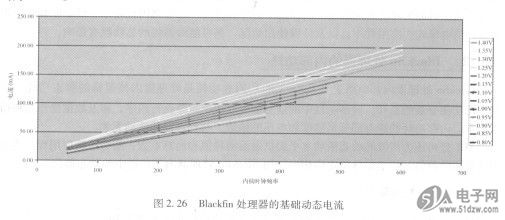

    Blackfin处理器的基础动态电流如图2.26所示。的值由动态活动水平随处理器内核频率的变化推导得到的。图2. 26中的各条曲线表示在指定的供给电源设置下，基础/OD一TYP的动态电流。


    利用针对具体应用的本曲线，可以估计本应用中处理器工作在CCLK时VD。NT电源。例如，在K，DIN，为1.2V、CCLK为400MHz时，对应电源域大约为125mA。

    表2. 16为每个活动水平列出了比例系数，可用于估算某个特走应用中的动态电流。通过对程序流程的了解和对每个活动水平上所花时间百分比的估算，系统开发人员利用图2. 26所示的,表2. 16中对应的活动比例系数，可确定系统中每Blackfin处理器内部电流的动态部分（IDD一DYN）。
