在复位以后，主稳压器MVR提供1.8V电压给MCU内部数字电路。根据不同的功能模式，可以关闭MVR，改由低功耗稳压器LPVR提供1.8V电压。A1020B-PL84I

    ·在运行( RUN)和等待(WAIT)模式下，只有MVR提供1.8V电压。在运行模式下
    不能使用LPVR。
    ·在活跃停机( Active HALT)模式的停止阶段，MVR和LPVR都可以提供1.8V电压。
    用户可以选择使用哪个稳压器。
    ·在停机( HALT)模式，自动启用LPVR，不能使用MVR。
    电源供电设计例

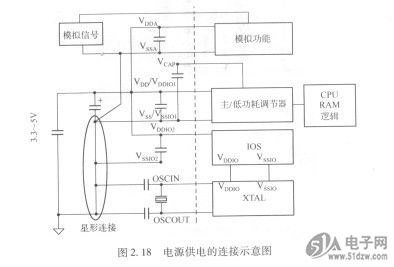

    一个电源供电设计例如图2. 18所示。


    图2. 18  电源供电的连接示意图
    STM8S系列产品的标准应用电压范围是在3.3～5.OV(+100/o)之间。
    所有的电源引脚都必须连接：VDD/VSS，VDDA/VSS，VDDlOx/V SSOX    vCAP引脚是校准器的输出，它提供1. 8V的电源给内核和外设，这个引脚必须连接一个470nF的去耦电容。如果没有连接或者连接一个容值错误的电容，那么复位引脚将会触发一
个大概lOOm。宽复位信号。对于产品分开的强烈建议在连接这两个引脚的同时对它们各放置一个lOOnF的去耦电容。
    如果有引脚，也必须对它们采用单独的lOOnF丢耦电容。在设计PCB布线时，所有的去耦电容（包括电容）都必须尽可能得靠近VDDAVDDIO和引脚。
