内部电源结构AD623AR

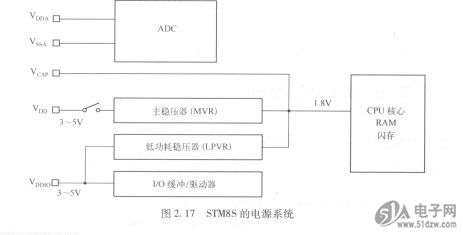

    以STM8S为例[15]，STM8S要求的工作电压范围(VDD)为3～5.5V。芯片中嵌入了主稳压器( MVR)和低功耗稳压器(LPVR)两个稳压器，如图2.17所示，在不同的功能模式下为内部数字电路提供1. 8V的电压。VCAP引脚用于对内部1. 8V电压进行去耦。在该引脚和地之间应当连接一个容值至少为470nF的电容。绝对不允许用外部稳压器通过该引脚提供1.8V电压。访问ST网站www. st．com并参阅STM8S参考手册可获取更多相关细节。

　　模拟电源

    STM8S产品的模数转换器(ADC)由独立的电源供电。数字和模拟电源应当用电容去耦，请参阅STM8S叁考手册获取更多去耦电容相关细节。
　　I/O电源
    I/O端口有专用的电源引脚，应当使用推荐的电容进行合适的去耦，请参阅STM8S参考手册获取更多去耦电容相关细节。
