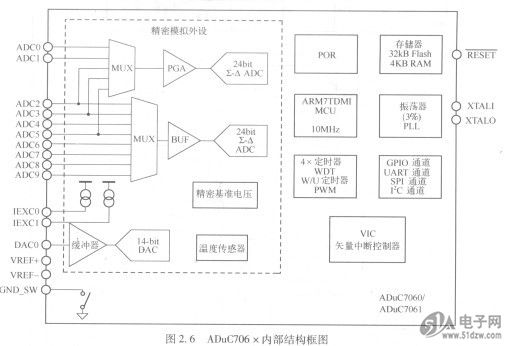

ADuC706×系列是完全集成的8ksps、24位数据采集系统，内部结构框图如图2.6所示。在单芯片内集成高性能多信道模数转换器( ADC)、16位／32位ARM7TDMIMCU和Flash/EE存储器，它由内置两个差分对或四个单端通道的主ADC和内置七个通道的辅助ADC组成，可以工作在单端模式或差分输入模式下。片内集成一个单通道缓冲电压输出DAC。通过编程可以将DAC输出范围设置为四种电压范围之一。B39111-B8104-L100(B8104)



    微控制器内核为ARM7TDMI、16位/32位RISC，性能高达10MIPS；片内集成4KB SRAM和32KB非易失性Flash/EE存储器。ARM7TDMI内核将所有存储器和寄存器视为一个线性阵列，并通过一个片内振荡器和锁相环( PLL)产生最多10. 24MHz的内部高频时钟信号。
    ADuC706×包括四个定时器。定时器1为唤醒定时器，具有使器件离开省电模式的功能。定时器2可配置为看门狗定时器。同时提供了一个带6个输出通道的16位PWM。
    ADuC706×内置一个高级中断控制器。该矢量中断控制器(VIC)可以为每个中断分配一个优先级。它还支持嵌套中断，每个IRQ和FIQ最多允许8级嵌套。如果将IRQ和FIQ中断源合并，则可以支持总计16级嵌套中断。片内出厂固件支持通过UART串行接口端口进行在线下载，网时也支持通过JTAG接口进行非介入仿真。
    ADuC706×采用32引脚LFCSP(ADuC7061)、48引脚LQFP和48引脚LFCSP( ADuC7060)封装。
