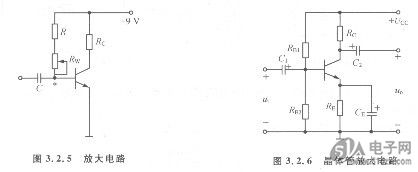

1．放大电路如图3.2.5所示，设晶体管口一50，Rc =1.5 kQ，UBE一0.6 V，为使电路在可变电阻Rw =0时，晶体管刚好进入饱和状态，电阻R应取(    )。
AD5344BRUZ
    (a) 72 kCl    (b) 100 kQ    (c) 25 kQ

    2．在进行晶体管放大电路（如图3.2.6所示）的实验时，发现直流静态工作点电位正常稳定，但电压放大倍数非常低。此时电路的故障原因可能是：①发射极交流旁路电容CE支路开
路，不能稳定静态工作点；②偏置电阻RB，短路；③晶体管已损坏；④耦合电容C，、C2工作不正常。
    问：以上叙述正确的是(    )。
    (a)①;②    (b)③;④    (c)②;④    (d)①;③

    3．电路如图3.2.7所示，若发射极交流旁路电容CE因介质失效面导致电容值近似为零，此时电路(    )。
    (a)不能稳定静态工作点
    (b)能稳定静态工作点，但电压放大倍数降低
    (c)能稳定静态工作点，电压放大倍数升高


   4．放大电路如图3.2.8所示，已知：RB =240 k\Q，Rc=3 kCl，晶体管卢一40，UcC,一12 V，
现该电路中的三极管损坏，换上一个p=80的新管子，若要保持原来的静态电流Ic不变且忽略UBE，应把RB调整为(    )。
    (a) 480 kQ    (b) 120 k\Q,    (c) 700 kfl    (d) 240 kQ
    图3.2.7电路图    图3.2.8放大电路

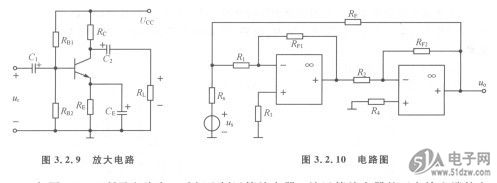

   5．放大电路如图3.2.9所示，由于RB1和RB2阻值选取得不合适而产生了饱和失真，为了改善失真，正确的做法是(    )。
    (a)适当增加RB2，减小RBl    (b)保持RB1不变，适当增加RB2
    (c)适当增加RB1，减小RB2    (d)保持RB2不变，适当减小RB1
    6.电路如图3.2.10所示，RF引入的反馈为(    )。
(a)串联电压负反馈    (b)正反馈     (c)并联电压负反馈
