三角波振荡器
发布时间:2011/12/21 10:36:17 访问次数:4137

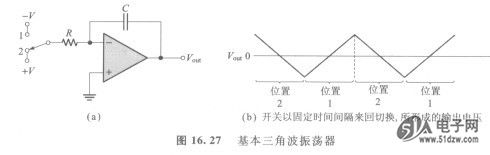

运算放大器积分器,可以用来当作三角波振荡器的发展基础。基本观念如图16. 27(a)所示,其中使用双极性切换输入装置。使用开关的用意仅在介绍其原理;实际上并不会使用这种电路。当开关切换在位置1时,施加的是负电压,此时输出是正向斜坡电压( positive-going ramp)。当开关切换在位置2,此时输出是负向斜坡电压。如果开关以固定的时间间隔来回切换,则输出是由交替的正向和负向斜坡电压所组成的三角波,如图16.27(b)所示。

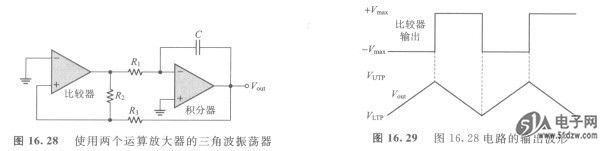

三角波振荡器的一种实际应用,是使用运算放大器比较器来执行切换功能,如图16. 28所示。其工作原理如下。首先假设比较器的输出电压为负电位最大值。此输出经由R1接到积分器的反向输入端,在积分器输出端产生正向斜坡电压。当斜坡电压值到达上触发点( UTP)时,比较器切换到其正电位最大值。此正电位使积分器的斜坡电压逐渐下降,并改变到负电压方向。斜坡电压在这一个方向持续下降,一直到比较器的下触发点(LTP)为止。此时比较器输出切换回到负电位最大值,然后持续重复此循环。其过程如图16.29所示。
因为比较器的输出是方波,图16.28的电路可以当作三角波振荡器和方波振荡器来使用。这种类型的装置通常称为函数波产生器(function generators).因为它们可以产生不止一种输出函数波形。方波的输出振幅由比较器的输出摆动来设定,而电阻R2和R3则根据下面的公式,设定UTP和LTP的电压后,就可求出三角波输出振幅:
其中,比较器输出电位+Vmax和-Vmax两者相等。 NCP1086ST-33T3G两个波形频率由R1C时间常数,以及设定振幅的电阻R2和R3来决定。经由改变R1可调整振荡频率,而不会改变输出电压振幅。
运算放大器积分器,可以用来当作三角波振荡器的发展基础。基本观念如图16. 27(a)所示,其中使用双极性切换输入装置。使用开关的用意仅在介绍其原理;实际上并不会使用这种电路。当开关切换在位置1时,施加的是负电压,此时输出是正向斜坡电压( positive-going ramp)。当开关切换在位置2,此时输出是负向斜坡电压。如果开关以固定的时间间隔来回切换,则输出是由交替的正向和负向斜坡电压所组成的三角波,如图16.27(b)所示。
三角波振荡器的一种实际应用,是使用运算放大器比较器来执行切换功能,如图16. 28所示。其工作原理如下。首先假设比较器的输出电压为负电位最大值。此输出经由R1接到积分器的反向输入端,在积分器输出端产生正向斜坡电压。当斜坡电压值到达上触发点( UTP)时,比较器切换到其正电位最大值。此正电位使积分器的斜坡电压逐渐下降,并改变到负电压方向。斜坡电压在这一个方向持续下降,一直到比较器的下触发点(LTP)为止。此时比较器输出切换回到负电位最大值,然后持续重复此循环。其过程如图16.29所示。
因为比较器的输出是方波,图16.28的电路可以当作三角波振荡器和方波振荡器来使用。这种类型的装置通常称为函数波产生器(function generators).因为它们可以产生不止一种输出函数波形。方波的输出振幅由比较器的输出摆动来设定,而电阻R2和R3则根据下面的公式,设定UTP和LTP的电压后,就可求出三角波输出振幅:
其中,比较器输出电位+Vmax和-Vmax两者相等。 NCP1086ST-33T3G两个波形频率由R1C时间常数,以及设定振幅的电阻R2和R3来决定。经由改变R1可调整振荡频率,而不会改变输出电压振幅。
