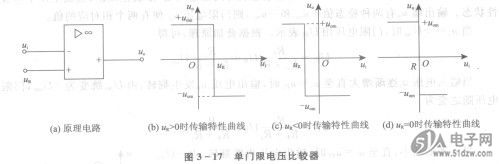

比较器是运放非线性应用的最基本电路，用于对输入信号电压和参考电压UR进行比较和鉴别。当两者相等时产生跃变，由此判别输入信号的大小和极性。图3 - 17(a)力最简单的比较器电路，电路中无反馈环节，所以运放工作在开环状态下，参考电压UR为基准电压，可为正或为负，也可为零。参考电压UR接在同相输入端，信号电压Ui加在反相输入端并与UR进行
比较和鉴别。 IDT7134LA35

    分析非线性运放电路的依据：u+ >u则输出反之输出为由此可得：
    若UR>O，比较器的传输特性曲线如图3- 17(b)所示。当输入电压Ui小于参考电压UR时，集成运放输出电压为+U。m；当输入电压大于参考电压UR时，集成运放输出电压为- Uom。
    若UR<O，比较器的传输特性曲线如图3- 17(c)所示。

    若UR=0，比较器称过零比较器，传输特性曲线如图3- 17 (d)所示。

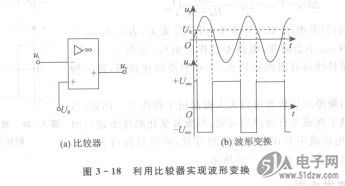

    利用比较器可以实现波形变换。例如，当UR>0，比较器输入正弦波，相应的输出电压便是矩形波，如图3 - 18所示。

    在上述比较器中，输入电压只跟一个参考电压UR相比较，即只产生一次跳变，故称为单门限电压比较器。这种比较器虽然电路结构简单，灵敏度高，但抗干扰能力较差，当输入电压甜因受干扰在参考值附近反复发生微小变化时，输出电压也会频繁地反复跳变，从而运放就失去稳定性，使运放无法工作。采用双门限电压比较器实现波形变换可以较好地解决这一问题。
