用万用表的电阻挡测二极管的正向电阻时发现，用×100 Q挡与×10 Q挡测得电阻值相差很远。是二极管坏了还是万用表的电阻挡坏了，或是其他原因？ ACT245DIE2V

    解：

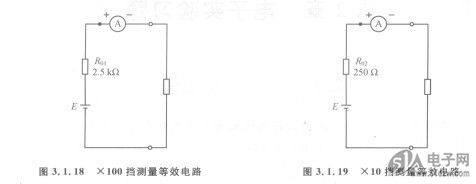

    用万用表电阻×100 Q挡与×10 Q挡去测二极管的正向电阻时的电路如图3.1.18与图3.1. 19所示，图中Roi和R02努别为各挡中值电阻，E为测量电路供电电池。
    在被测电阻R。两端获得的电压UX= E-Rol，测量工作电流I=E/(Ro +RX)。

    可见，在一定范围内的被测电阻R。接入×100 n挡时的测量工作电流小于×10 Q挡的，×100 Q挡时R。两端获得的电压也小于×10 Q挡的。
    二极管是非线性电阻器件，其伏安特性如图3.1. 20。由该图可见，二极管在较小工作电流电压时的静态电阻，较大。

   由此得出结论：
不同电阻挡测量二极管的正向电阻值不同，是因为二极管的非线性电阻特性所导致。
