测式连线图

发布时间:2012/2/8 20:54:19 访问次数:958

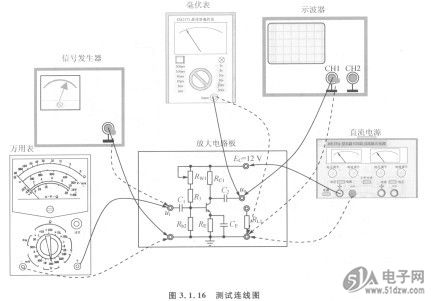

    有一放大电路工作频率为10 kHz,要求在输出波形基本不失真情况下测其电压增益与最大输出范围,测试连线如图3.1. 16所示。



    (1)图3.1.16中各仪器在测试中有何作用?ACT244DIE2V

    (2)图3.1.16测试连线有错吗?若有错请纠正。
    (3)被测放大电路的信号电压输出幅度极限为多少?
    (4)在测量不失真电压增益时,没有示波器行吗?
    解:
    (1)图3.1.16中:
    ①信号发生器为被测电路提供电压信号;
    ②直流电源为被测电路提供直流电压,使被测电路获得电能并建立静态工作点;
    ③示波器用以监测输入输出信号电压的波形,用以测得不失真输入输出信号电压;
    ④毫伏表用以测量放大电路的输入输出信号电压的有效值,从而可计算其电压增益;
    ⑤万用表用来测量与调节放大电路的直流电压参数,保证放大电路工作在线性放大状态。

   (2)图3.1.16所示测试连线的错误如下:
    ①万用表不能用来测量输入信号电压,原因是输入信号电压的幅度很小,万用表没有相适应的量程。另外,一般万用表的工作频率很低,如MF - 30型万用表其交流电压测量频率在45~1000 Hz,当被测信号电压频率不在此范围时,就不能获得准确的测量值。图3.1.16的测量中,万用表只可用以测量放大电路的直流电压。

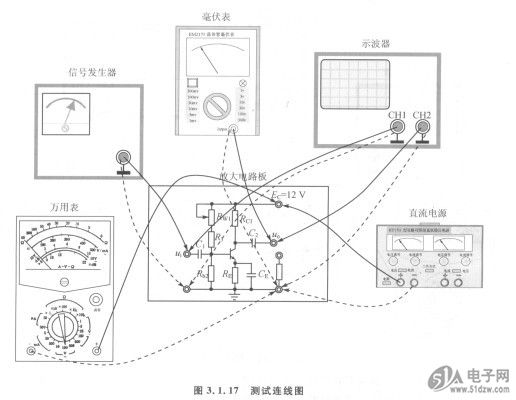

    ②信号发生器的输入连接不对。在搭接测试电路时,要尊重“共地”原则。正确的测量电路如图3.1. 17所示。毫伏表

    (3)由放大电路板可见,其供电电源电压Ec= 12 V。所以被测放大电路的输出信号电压幅度一定小于12 V。
    (4)在测量不失真电压增益时,没有示波器就没法判断放大电路是否工作于不失真放大状态,也就不能判别是否是不失真放大增益。
