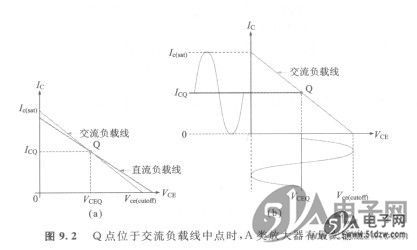

直流负载线与交流负载线相交于Q点。当Q点位于交流负载线的中点，可以得到最大的甲类信号。检查图9.2(a)电路的负载线，可以借此了解这个概念。图中显示Q点位于交流负载线中点。集电极电流可以从Q点的值ICQ，往上增加到饱和值IC(sat)，往下减少到截止值0。同样地，集电极对发射极电压可以从Q点的值VCEQ，往上增加到截止电压Vce(cutoff)，往下减少到近乎O的饱和电压。整个动作过程如图9.2(b)。在这种情况下，集电极电流的峰值等于ICQ，集电极对发射极电压的峰值等于VCEQ。这样的信号是可以从A类放大器取得的最大输出。但实际上输出值不可能太靠近饱和或截止状态，所以真正的最大输出值会再小一些。

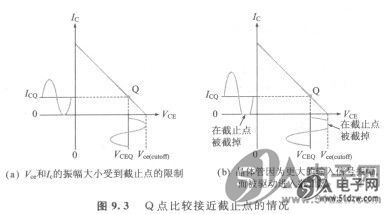

    如果Q点不在交流负载线中央，输出信号会受到更多限制。图9.3中，Q点不在交流负载线中央，而是比较靠近截止点。这种情况下，输出端的变化很容易就受到截止点的影响。变动过程中，集电极电流往下只能降到接近O值，而起过ICQ以上也只能到达相同振幅。集电极对发射极电压则只能上升到截止电压值，而低于VCEQ以下也只能达到相同振幅的电压。未失真完整情况显示在图9.3(a)中。如果想让输出变化超出上述范围，波形将在截止点被截去，如图9.3(b)所示。

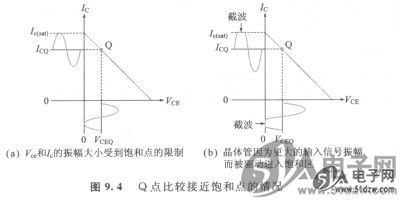

    图9.4中，若Q点不在交流负载线中央，而是比较靠近饱和点。这种情况下输出变动会受饱和点的限制。在变化过程中，集电极电流往上只能增加到接近饱和电流，而低于ICQ以下也只能达到具有相同振幅的电流。

集电极对发射极电压则只能往下降到饱和值，P2010B超过VCEQ以上也只能达到具有相同振幅的电压。未失真完整情况显示在图9.4(a)中。如果驱动放大器超出上述范围，波形将在饱和点被截去，如图9.4(b)所示。
