1．白色LED外形特征

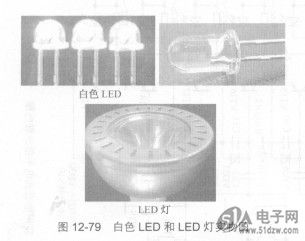

     图12-79所示是白色LED和LED灯实物图。


    2．超高亮LED优势
    与传统的照明灯相比，超高亮LED具有如下优点。
    (1)寿命长，可靠耐用，维护费用极为低廉。LED可连续使用105h，比普通白炽灯泡长100倍。
    (2)光谱几乎全部集中于可见光频段，1.200ROK其发光效率可达80%～90%，LED比节能灯还要节能1/4。
    (3)色彩鲜艳，光色单纯。以12英寸的红色交通信号灯为例，它采用低光效的140W白炽灯作为光源，所产生的2 000lm(流明)的白光经红色滤光片后，只剩下2001m的红光，而采用18个红色LED光源设计的灯中，包括电路损失在内，仅耗电14W，即可产生同样的光效。
    (4)点亮速度快。汽车信号灯是LED光源应用的一个重要领域，由于LED响应速度快（纳秒级），在汽车上安装高位LED刹车灯，可以减步汽车追尾事故的发生。
    3．超高亮LED缺点
    超高亮LED还存在下列一些缺点。
    (1)单体功率低。市面上的单体LED功率一般在5W以下，还没有出现更大功率的LED，这是目前LED难以成为照明首选的最大瓶颈。
    (2)需要严格控制温度。LED是一种半导体材料，与普通二极管一样具有PN结，由于高亮二极管的功率相对比较大，所以与功率半导体器件相同，需要考虑散热问题，结温过高会直接影响LED的寿命，并且会增大LED的光衰，情况严重的会将LED烧坏。
    (3)价格高。除了功率低，价格也是LED难以成为照明首选的主要因素。LED要成为未来照明的主流光源，就一定要朝着大流明方向发展，成本才有可能降低，市场才有可能突破。
    4．白色LED工作原理
    白色IED并不是直接发出白色光，而是利用空间混色原理得到白色光，现在有两种发光模式。
    (1)二波长发光模式。这种模式的白色LED内设蓝色光和黄色光LED，基础部分是一只蓝色LED。
    (2)三波长发光模式。这种模式的白色LED内设红、绿、蓝3只LED，通过空间混色得到白光，这种模式的白色LED也称全彩色LED。它成本较高，不用于照明中，而用于全彩色显示屏。
    5．超高亮LED特性曲线

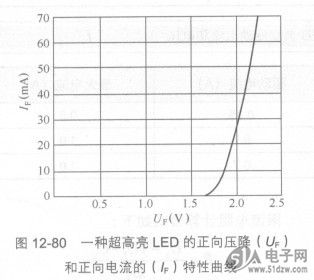

    (1)正向压降UF和正向电流矗特性曲线。图12-80所示是一种超高亮LED的正向压降（UF）和正向电流的（IF）特性曲线，从曲线中可以看出，当正向电压超过某个阈值（约2V，导通电压）后，可近似认为斥与坼成正比。当前超高亮LED的最高IF可达1A，而坼通常为3～4V。

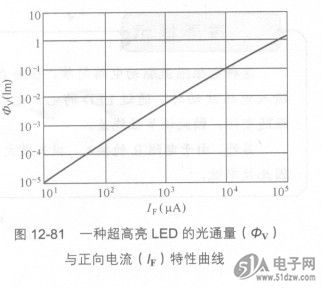

    (2)光通量（φv）与正向电流（IF）特性曲线。图12-81所示是一种超高亮LED的光通量（φv）与正向电流（IF）特性曲线。

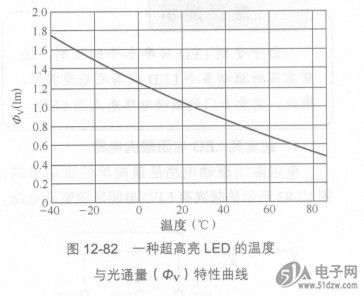

    (3)温度与光通量(φv)特性曲线。图12-82所示是一种超高亮LED的温度与光通量（φv）特性曲线，从曲线中可以看出，光通量与温度成反比，85℃时的光通量是25℃时的一半，而-40℃时光输出是25c时的1.8倍。温度的变化对波长也有一定的影响，因此，良好的散热是LED保持恒定亮度的保证。

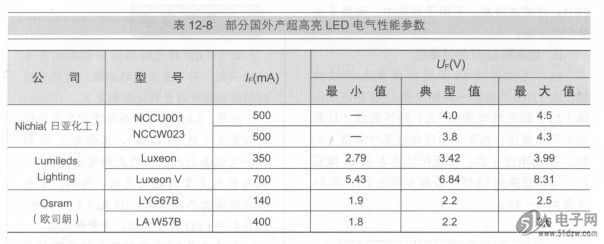

    部分国外产超高亮LED电气性能参数见表12-8。

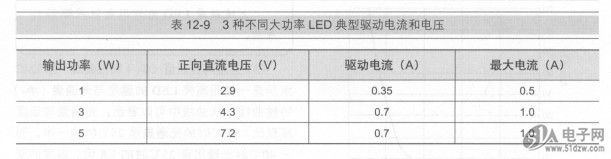

    3种不同大功率LED典型驱动电流和电压见表12-9。
