有极性电解电容器串联电路有两种：逆串联电路和顺串联电路。
    1．有极性电解电容器逆串联电路
    有极性电解电容器逆串联主要是为了得到一个无极性的电解电容器。

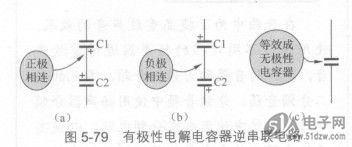

    图5-79所示是有极性电解电容器逆串联电路，VF4A-45H11逆串联电路有两种。图5-79(a)所示是两只电容器的正极相连，图5-79(b)所示是两只电容器的负极相连。无论哪种逆串联电路，其电路效果是一样的，逆串联后都等效成一只无极性的电解电容器，如图5-79(c)所示，其等效电容容量减小。


    2．有极性电解电容器顺串联电路
    图5-80所示是有极性电解电容器的顺串联电路。电路中，Cl和C2均是有极性的电解电容器，电容器Cl的负极与电容器C2的正极相连，这种串联方式称为有极性电解电容器的顺串联。


    图5-81所示中的C5和C6为顺串联电路。因为电子管电路中的直流工作电压比较高，用两只耐压较低的电解电容器顺串联后可提高电容器耐压。


    3．电解电容器串联电路的容量和耐压
    有极性电解电容器逆串联和顺串联之后，其等效电容器的耐压会升高，但容量则会下降，可以用两个有极性电毹电容器的顺串联电路的例子来说明，逆串联电路也是一样的。
    如图5-82所示，电容器Cl和C2容量和耐压都相同，容量为lOμF．耐压为6V，它们串联后加到一个12V的直流电压上，此时串联等效后的电容器CO容量降低一倍为5μF，耐压则升高一倍为12V。


    图5-83所示是两只耐压相同，但是容量不同的有极性电解电容器串联电路，一只容量为20μF，另一只容量为lOμF。等效电容器CO的容量通过计算可知，即总容量的倒数等于各电容的倒数之和，由此可知等效电容器CO的容量约为7μF。


    对电容器串联电路的耐压计算结果如图5-84所示，Cl和C2串联后等效电容器耐压为9V，这说明这只等效电容器的耐压比Cl、C26V要高，这一串联等效电容器可以接在一个9V电压的电路中，但不能接在12V电压的电路中。如果要接在12V电压的电路中，电容C2的耐压不能小于8V，因为在12V电压的串联电路中，C2上的压降会达到8V.
