电阻串联电路又是各种串联电路的基础，必须深入掌握电阻串联电路的特性和工作原理。
    图1-35所示是电阻串联电路，电路中只有电阻器，没有其他的元器件，所以称为纯电阻器电路。
    电路中，电阻Rl和R2的引脚头尾相连，GK102这种连接方式称为串联，从而构成两个电阻的串联电路，+V是该电路中的直流工作电压。
    1．电阻串联电路中总电阻愈串愈大1

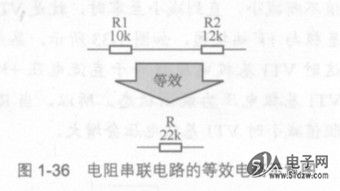

    图1-36是电阻串联电路的等效电路示意图。例如，一只lOkΩ电阻与一只12kΩ电阻串联，其串联电路总的电阻值等于lOkΩ+12kΩ=22kΩ。

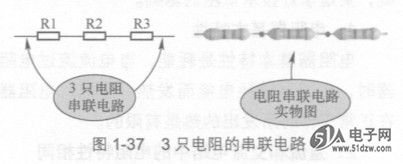

    电阻串联电路并下只是两只电阻串联，可以有更多的电阻串联起来。图1-37所示是3只电阻的串联电路。


    2．电阻串联电路中电流处处相等
    如果电路中有3只或更多的电阻器相串联，流过各电阻器的电流也都是相等的，且也等于串联电路中的总电流。
    当电源电压+V大小保持不变时，若串联电路中总的电阻在增大，则电路中总的电流将减小，流过串联电路中各电阻的电流也将减小。
    电阻串联电路的这一电流特性揭示了这样的一个特性：串联电路中，各电阻器要么同时有电流流过，电路中有电流流动；要么各串联电阻器中都没有电流流过，电路中没有电流的流动。
    串联电路电流处处相等特性适合于各种元器件构成的串联电路，利用这一特性，在知道串联电路中流过一个元器件的电流特性后，就能知道串联电路中其他元器件中的电流特性。
    3．电阻串联电路电压降特惟
    根据欧姆定律可知，电阻上的电压等于该电阻的阻值与流过的电流之积，即U=IR。在串联电路中，各电阻器上的压降之和等于加到这一串联电路上的电源电压。

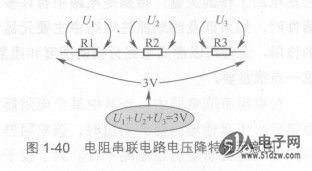

    例如，由3只电阻构成的串联电路接在直流电压为3V的电源上，3只电阻上的压降之和等于3V，如图1-40所示。


   4．抓住电阻串联电路分析中主要矛盾
    在电路分析中，要抓住电路中的主要矛盾，它是电路工作的关键，特别是电路中有许多元器件时，如果能及时地抓住电路中主要元器件的作用，无疑可以提高电路分析的速度和质量，这一点很重要。
    在电阻串联电路中，当其中某个电阻器的阻值远小于其他电阻器的阻值时，该电阻器的作用在电路分析中可以忽略不计。为了便于理解这一点，可以将该电阻器视为短路，即可看成该电阻器两根引脚之间被一根电阻为零的导线接通，这样，串联电路中就只有电阻值大的那只电阻器存在。
    在电阻串联电路的分析过程中，要抓住阻值大的电阻，它是串联电路中的主要矛盾，因为电阻值大韵电阻器其电压降也大。

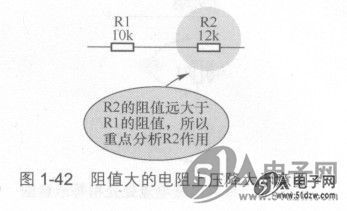

    在图1-42所示串联电路中，流过各电阻的电流相等，这样阻值大的电阻上的压降大。
