1．湿敏电阻器结构示意图
    图2-46是湿敏电阻器结构示意图。湿敏电阻器由基片（绝缘片）、感湿材料和电极构成，感湿材料接收到湿度变化，电极之间阻值就发生改变，起到将湿度转换成电信号的作用。


    有的湿敏电阻器还设有防尘外壳。GK102基体采用聚碳酸酯板、氧化铝、电子陶瓷等不吸水、耐高温的材料制成。
    感湿层为微孔型结构，具有电解质特性。根据感湿层使用的材料和配方不同，它分为正电阻湿度特性（即湿度增大时，电阻值减小）和负电阻温度特性（即湿度增大时，电阻值减小）。
    图2-47是带加热线圈的湿敏电阻器结构示意图。它采用新型功能陶瓷制成，最大的特点是：测湿范围宽，阻抗值适中，耐高温，可靠性高，可反复热清洗以恢复原始特性等。这些特点优于现今使用的盐类、有机高分子等材料所制成的测湿元件。


    2．湿敏电阻器主要参数
    (1)相对湿度。它是指在某一温度下，空气中所含水蒸气的实际密度与同一温度下饱和密度之比，通常用“RH”表示。例如：20%RH，则表示空气相对湿度妁20%。
    (2)湿度温度系数。它是指在环境湿度恒定时，湿敏电阻器在温度每变化1时其湿度指示的变化量。
    (3)灵敏度。它是指湿敏电阻器检测湿度时的分辨率。
    (4)测湿范围。它是指湿敏电阻器的湿度测量范围。
    (5)湿滞效应。它是指湿敏电阻器在吸湿和脱湿过程中电气参数表现的滞后现象。
    (6)响应时间。它是指湿敏电阻器在湿度检测环境快速变化时，其电阻值的变化情况（反应速度）。
    3．湿敏电阻器电阻一相对湿度特性
    (1)负电阻特性湿敏电阻器电阻．相对湿度特性。图2-48所示是一种湿敏电阻的电阻．相对湿度特性曲线。从曲线中可以看出，相对湿度增大时阻值下降，可见这是负电阻湿度特性。

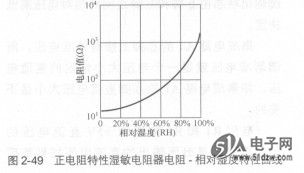

    (2)正电阻特性湿敏电阻器电阻．相对湿度特性。图2-49所示是碳膜湿敏电阻器的电阻．相对湿度特性曲线。从曲线中可以看出，相对湿度增大时阻值增大，可见这是正电阻湿度特性。
