输入端噪声对比较器的影响
发布时间:2011/12/20 9:33:00 访问次数:1600
在许多实际状况中，噪声（不希望出现的电压变动）会出现在输入端。这个噪声变成叠加在正弦波输入电压上，会造成比较器错误地切换输出状态，如图13.5所示。

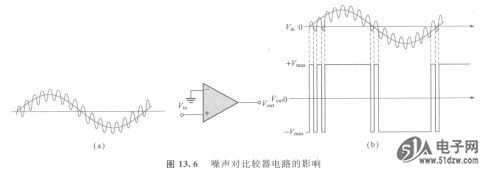

为了了解噪声电压所产生的潜在影响，M110B假设一个低频正弦波电压，输入到一个当作零电平检测器使用的运算放大器比较器的正相(+)输入端，如图13.6(a)所示。图13.6(b)显示的是输入正弦波加上噪声后的波形，以及输出的结果。我们可以看出来，当正弦波电压接近零值时，噪声所造成的电压变动会使总输入电压在零电平上下变动许多次，因而使输出电压产生错误的结果.
在许多实际状况中，噪声（不希望出现的电压变动）会出现在输入端。这个噪声变成叠加在正弦波输入电压上，会造成比较器错误地切换输出状态，如图13.5所示。
为了了解噪声电压所产生的潜在影响，M110B假设一个低频正弦波电压，输入到一个当作零电平检测器使用的运算放大器比较器的正相(+)输入端，如图13.6(a)所示。图13.6(b)显示的是输入正弦波加上噪声后的波形，以及输出的结果。我们可以看出来，当正弦波电压接近零值时，噪声所造成的电压变动会使总输入电压在零电平上下变动许多次，因而使输出电压产生错误的结果.
