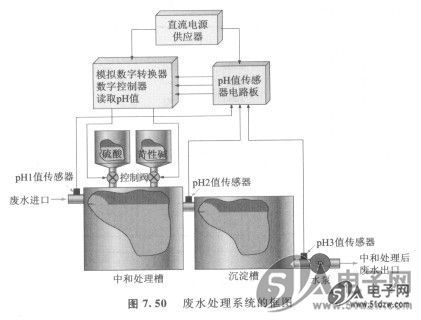

图7. 50所示为废水处理系统的框图。系统必须测量和控制废水的pH值。pH值是溶液的酸碱度指标。pH值可以从最强的酸度0，增加到中性溶液的7，最后变为最强的碱性14。典型的废水不是强酸也不是强碱，所以pH值的范围通常大于2但是小于11。在中性处理槽的出水口与进水口以及沉淀槽的出水口都有测量pH值的传感器，其中沉淀槽流出的水pH值应该是7。


    浸泡在溶液中的pH值传感器能将该溶液的pH值等比例地转换成微弱电压。每个pH值传感器的输出电压都连接到pH值传感电路板上的MOSFET栅极。传感器送到栅极的微小电压可以控制漏极电流，此漏极电流能在漏极端产生输出电压，而输出电压比栅极电压大但是两者成反比的关系。电路中的变阻器是当作漏极电阻使用，它用来校正电路，使电路能在同一个pH值下输出相同电压。因为同型号MOSFET的特性变化很大，所以这么做是必要的。
    MOSFET的输出电压会送到模拟数字转换器和数字控制器上。 D10LC20U利用pH值的数字信号，控制器会决定应该加硫酸或苛性碱到水中，以及确定应该加多少数量。数位控制器能启动控制阀将正确的化学剂量加进水中以调整pH值。pH值数字信号也会送到显示仪器板上作为监视控制使用。
