1．典型π型RC滤波电路
    图7-27所示是典型的兀型RC滤波电路。电路中的Cl、C2是两只滤波电容，Rl是滤波电阻，Cl、Rl和C2构成一节π型RC滤波电路。由于这种滤波电路的形式如同字母π且采用了电阻、电容，所以称为π型RC滤波电路。ADP3211AMNG从电路中可以看出，π型RC滤波电路接在整流电路的输出端。
    这一电路的滤波原理是：从整流电路输出的电压首先经过Cl的滤波，将大部分的交流成分滤除，见图中的交流电流示意图。

      经过Cl滤波后的电压，再加到由Rl和02构成的滤波电路中，电容C2进一步对交流成分进行滤波，有少量的交流电流通过C2到达地线，见图中的电流所示。


    这一滤波电路中共有两个直流电压输出端，分别输出U01、U02两个直流电压。其中，U01只经过电容Cl滤波；U02则经过了Cl、Rl和C2电路的滤波，所以滤波效果更好，直流输出电压U02中的交流成分更小。
    上述两个直流输出电压的大小是不同的，Uo1电压最高，一般这一电压直接加到功率放大器电路，或加到需要直流工作电压最高、工作电流最大的电路中，这是因为这一路直流输出电压没有经过滤波电阻，能够输出最大的直流电压和直流电流；直流输出电压U02稍低，这是因为电阻Rl对直流电压存在电压降，同时由于滤波电阻Rl的存在，这一滤波电路输出的直流电流大小也受到了一定的限制。
    2．多节π型RC滤波电路
    关于实用的滤波电路中通常都是多节的，即有几节π型RC滤波电路组成，各节π型RC滤波电路之间可以是串联连接，也可以是并联连接。多节π型RC滤波电路也是由滤波电容和滤波电阻构成。

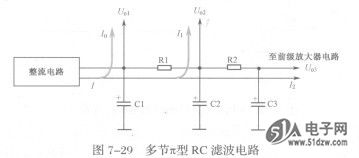

    图7-29所示是多节π型RC滤波电路。电路中，Cl、C2、C3是三只滤波电容，其中Cl是第一节的滤波电容，C3是最后一节的滤波电容。Rl和R2是滤波电阻。

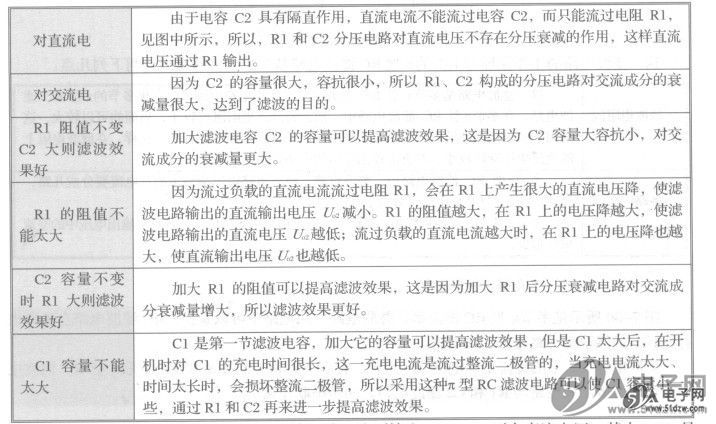

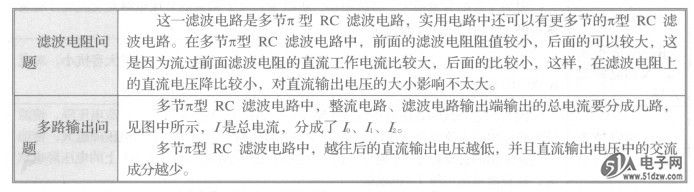

    这一滤波电路的工作原理与上面的π型RC滤波电路基本相同，这里再说明下列几点。

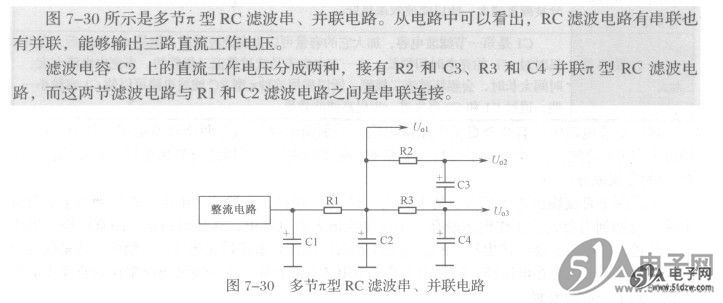

    3．多节π型RC滤波串、并联电路
