1．故障情况1:VD=VDD

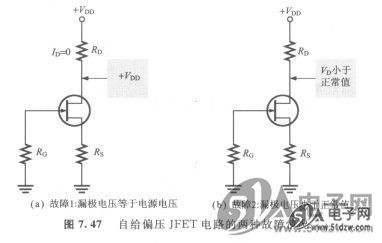

    这种情况下，因为RD两端没有电压降，G1117-18T63U所以漏极电流等于O，如图7.47 (a)所示。如同检修其他电路，先检查是否有相当明显的故障情况，这是良好的检修习惯，例如，线路接触不良或开路，或者电阻有明显的焦黑痕迹。其次再关掉电源，测量可疑的电阻是否开路。如果这些都没问题，就可能是JFET已损坏。会引起这个故障情况的原因，列举如下：
    (1) Rs没有妥当接地。
    (2) Rs开路。
    (3) 漏极端导线接点开路。
    (4) 源极端导线接点开路。
    (5) FET内部漏极与源极间开路。
    2．故障情况2:VD明显地比正常值低
    在这种情况下，除非电源电压也比正常值低，否则漏极电流必然比正常值大，这是由于RD两端电压下降太大的缘故。图7.47(b)指出这种情况。下列任一原因都可能导致这种故障情况：
    (1) RG开路。
    (2)栅极端导线接点开路。
    (3) FET栅极内部开路。
    上述故障的任何一种，都会造成JFET的耗尽区消失，沟道因而变宽，于足漏极电流仅受限于RD、Rs和沟道的小电阻值。
