图5. 25显示一个分压器偏压晶体管电路。QS5V991-7JRI如图所标示的元件值，如果该电路正常动作情况下，你应该会测量到接近如图所标的电压值。

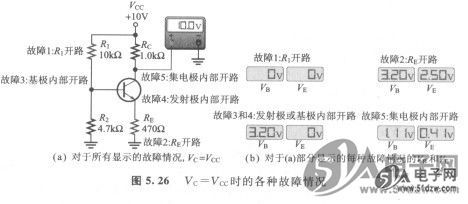

    分析此种偏压电路，会发现有一组特别的故障原因，造成晶体管集电极对接地之间的电压成为VCC。五种故障情况显示在图5. 26(a)。这些故障情况的集电极对接地电压都是10V。针对每种故障情况，其基极对接地电压与发射极对接地电压显示于图(b)。

      1．故障状况1:电阻Ri开路
    此种故障情况无法提供基极偏压，会使基极电压归零，晶体管基极直接经过R2接地，强迫晶体管截止，即VR=OV，IB=OA。由于晶体管此时无法导通，因此集电极电流IC不会产生，故RC电阻上没有任何电压降。如此造成集电极电压等于Vcc(10V)。既然没有集电极电流和基极电流，所以也没有发射极电流，促使发射极对接地电压VE=OV。
    2．故障状况2:电阻RE开路
    此种故障阻止基极电流、发射极电流及集电极电流的产生，除了会有一个小到可以忽略的漏电流ICBO。由于IC=OA，所以电阻RC上没有电压降，因此VC=VCC=10V。基极对接地电压可由分压器得到如下偏压：


    用一般伏特表去测量发射极电压，由于伏特表内部高阻抗提供了电流通路，造成基极一发射极的正向偏压。因此，量得的发射极电压为VE=VB-VBE。真正的VBE结面间的电压降，是由通过的电流所决定。通常为方便说明，都假设VBE=0.7V，实际上，也可能远小于此值。故发射极对接地电压的测量结果如下：    VE=VB-VBE=3.2V-0.7V-2.5V
    3．故障状况3:墓极内部接线开路
    晶体管内部接线开路的故障可能性，远大于一般外部电阻开路。同理，由于晶体管并未导通，所以IC=OA，故VC=VCC=10V。如同电阻风开路故障情况一样，分压器提供3.2V给晶体管基极。至于晶体管发射极接点则因为没有电流通过RE，所以没有电压降，即VE=OV。
    4．故障状况4:BE结或发射极内部接线开路
    同理，由于晶体管并未导通，所以IC=OA，Ve=VCC=10V。与前述RE开路，基极内部开路的故障情况完全相同，基极偏压为3.2V。由于发射极内部开路，且经由电阻RE接地，所以在发射极测得电压为OV。请注意故障情况3与故障情况4呈现相同的故障情况。
    5．故障情况5:BC结或集电极内部接线开路
    由于晶体管内部集电极接线开路，导致没有Ie电流，故Ve=Vcc=10V。在这种故障情况下，分压器偏压电路受到RE经由晶体管正向偏置电压下的BE结面接地，所造成的负载效应，其等效电路显示于图5.27中。基极对地电压与发射极电压分别如下：

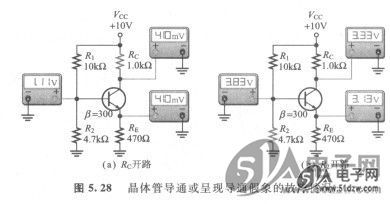

    侬据集电极对地的测量电压，另外尚有两种晶体管导通或呈现导通假象的故障情况。在图5. 28中分别说明其故障情况。
    6．故障状况6:电阻Rc开路
    此故障情况，由图5.28(a)所测得集电极对地电压，会令人以为晶体管处在饱和状态下，实际上它并未导通。很明显地，若电阻RC开路，则没有集电极电流。在此情形下，偏压等效电路如同故障情况5，请参见图5.27。因此VB=1.11V，而且由于BE结正向偏置电压，故VE=VB-VBE =1.11V-0.7V=0.41V。若再用电压表测量集电极对地电压VC时，电流可以从正向偏置电压的BC结与电表的内部电阻的通路流过。因此，VC=VB-VBC=l.llV-O.7V-0.41V。再次说明，晶体管内部结面的正向偏置电压降的高低，是由通过的电流大小所决定。我们常用正向电压降为0. 7V说明例题，实际上可能远小于此值。


    7．故障状况7:R2电阻开路
    如图5. 28(b)所示，R2开路下，基极电流和基极电压比正常值增加，因为此时的分压器是由Ri电阻与[3DCRIN(BASE)，组成。在此情况下，基极电压是由发射极电压决定（VB=VE+VBE）。
    首先，确认晶体管是否处于饱和状态。理论上集电极饱和电流，以及提供集电极饱和电流的基极电流，计算如下（假设VCE(sat)=0.2V）


    假设图5.28(b)的晶体管已进入饱和区，则基极最大电流值为


    由于上述的计算出的基极电流远大于饱和所需，故晶体管当然是在饱和区。因此VE、VB与VE求得如下：
