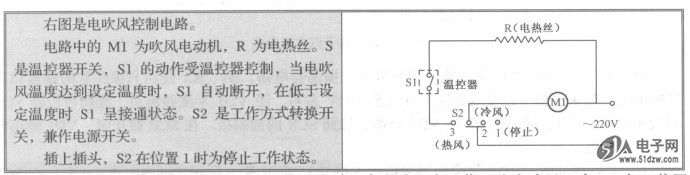

1．电吹风控制电路


    当S2在位置2时，电热丝R不工作，此时只有电动机在工作，吹出冷风。当S2在3位置时，电动机和电热丝同时工作，吹出热风。
    当电吹风出故障而使温度过高时，Sl自动断开，起保护作用。

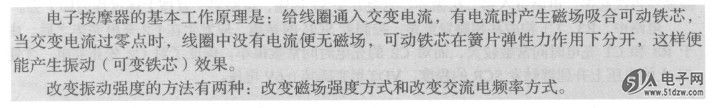

    2．电子按摩器控制电路

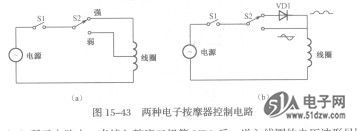

      图15-43所示是两种电子按摩器控制电路。图15-43(a)所示电路中，通过线圈的抽头来改变磁场强度，达到改变振动强度的目的。


    图15-43 (b)所示电路中，当接入整流二极管VD1后，送入线圈的电压波形见图中所示，只有正半周，没有负半周，在一个周期内线圈内只有一个零电流点。而不接入VD1时，通过线圈的电流是一个完整的正弦波，在一个周期内波形有两个过零点（线圈中有两次为零电流），显然振动频率提高。
    3．电子点火器

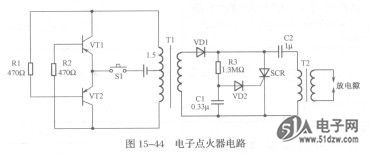

    图15-44所示是一种1.5V供电的电子点火器电路。电路中的Tl是振荡、升压变压器，T2是脉冲升压变压器，VD1是整流二极管，C2是充、放电电容。SCR是可控硅，Sl为点火开关。


    Tl、VT1、VT2、Rl、R2构成双管推挽式振荡器电路，Rl、R2是两只振荡管的偏置和正反馈电阻，其振荡信号经变压器次级升压至100V左右，经VD1半波整流后，加到可控硅SCR阳极和对C2充电，同时经R3使VD2导通，加到SCR的控制极。在SCR截止时．VD1输出电压对C2充电。载太重，振荡器被迫停振。在C2放电完毕，SCR阳、阴极之间电压为零而使SCR截止，这样振荡器再次起振，电路进入第二次循环。只要开关Sl接通，电路将一直按上述过程循环下去。
    电路中，R3、Cl构成移相触发电路，控制着SCR的导通， YM2121 应发生在C2充电完毕之后。由于R3和Cl充电时间常数较大，而对C2的充电时间常数很小，保证了对C2先充完电，才使Cl上的电压上升到够触发SCR的程度。VD2用来降掉0.6V电压。
