电热水器控制电路
发布时间:2011/12/12 11:01:09 访问次数:2944
电热水器有两种：即热式电热水器和贮水式电热水器。
1．即热式电热水器控制电路

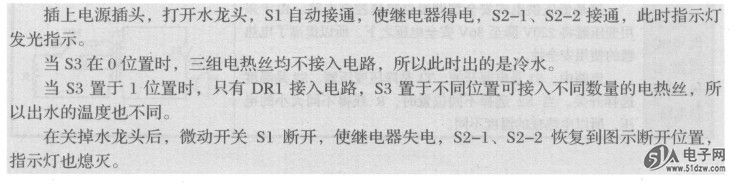

图15-42所示是即热式电热水器的控制电路。HBS050ZH-ANT电路中的Sl是一个受水压控制的微动开关，在用热水时拧开水龙头，Sl便处于接通状态，关掉水龙头Sl便呈断开状态。S2-1、S2-2是继电器的两组常开触点，受继电器控制。S3是水温选择开关。DR1、DR2、DR3分别是三组独立的电热丝，受S3控制。

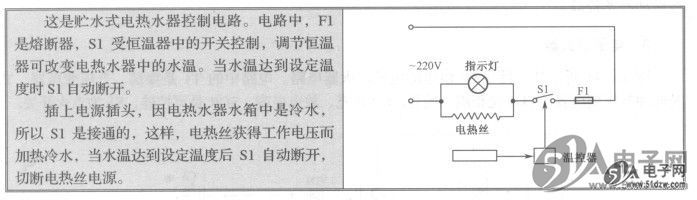

2．储水式电热水器控制电路
电热水器有两种：即热式电热水器和贮水式电热水器。
1．即热式电热水器控制电路
图15-42所示是即热式电热水器的控制电路。HBS050ZH-ANT电路中的Sl是一个受水压控制的微动开关，在用热水时拧开水龙头，Sl便处于接通状态，关掉水龙头Sl便呈断开状态。S2-1、S2-2是继电器的两组常开触点，受继电器控制。S3是水温选择开关。DR1、DR2、DR3分别是三组独立的电热丝，受S3控制。
2．储水式电热水器控制电路
