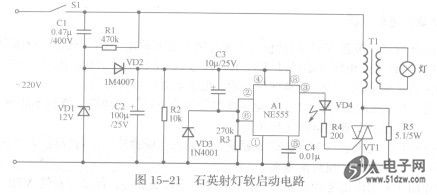

石英射灯是一种低电压，大电流的灯光器件，在冷却状态时电阻较小，炽热状态时电阻较大。经常在冷却状态下开启时，容易受大电流的冲击而损坏。图15-21所示是石英射灯软起动电路，以保护石英灯不会因大电沆而损坏。


    电路中，电容Cl、电阻Rl组成交流降压电路。VD2为整流二极管，C2为滤波电容。集成电路Al与其外围元件构成了一个触发电路。
    通电后，电源电压直接加到集成电路A1的电源引脚上。同时电源电压经电阻R3对电容C3充电，由于电容两端电压不能突变，集成电路Al的②脚、⑥脚此时为高电位，即电源电压12V。这时集成电路Al内的触发器，由于②脚和⑥脚为高电位，所以使Al的③脚输出低电位，使发光二极管VD4截止，可控硅VT1也截止。软启动
    因为可控硅VT1截止，它相当于开路。220V交流电压经降压变压器Tl和电阻R5构成回路，由于电阻R5的存在，限制了流过变压器Tl初级线圈的电流，变压器Tl的次级输出电压较低，石英灯在低电压下工作，处于微亮状态，发出暗红光。

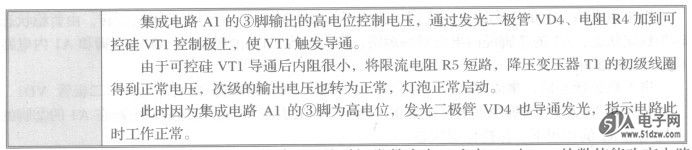

    随着电容C3充电电压的升高，集成电路Al的②脚和⑥脚电压在下降，当电压下降到4V左右时，集成电路Al内的触发器翻转，使③脚输出高电位。

    本电路的延时时间由电阻R3和电容C3的时间常数决定，改变R3与C3的数值能改变电路的延时时间，图中给出的是延时3s的参数。
    在断开电源开关Sl后，电容C3上的充电电压经电阻R2使二极管VD3导通， FM93C13LM8X电容C3通过二极管VD3与R2放电，为下次重新启动做好准备。
