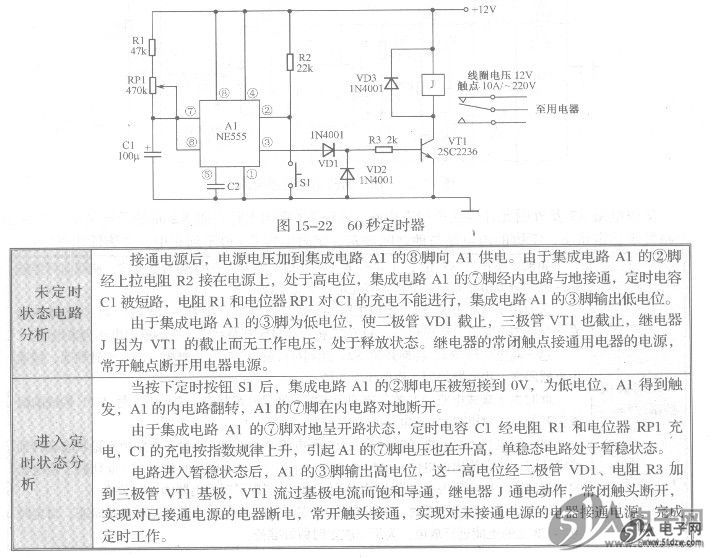

图15-22所示是60秒定时器，它能在6~60秒的时间内，对用电器进行定时通电或定时断电，可用于对电器的短时间定时控制。电路中，集成电路Al与外围元件构成单稳态电路，对定时器起时间控制作用，电阻Rl、电位器RP1与电容Cl为定时器的定时元件，三极管VT1、继电器J等构成执行电路。

    当集成电路Al的（D脚的电压升到电源电压的2，3时，Al的内电路再次翻转，由暂稳状态转为稳定状态，Al的（D脚经内电路对地短路，定时电容C1上的电能经Al的⑦脚和Al内电路构成的回路放电。
    进入稳定状态后，集成电路Al的③脚由暂稳状态时的高电位变成低电位， DAC08C二极管VD1、三极管VT1因Al的（爹脚为低电位而截止，继电器J失去工作电压而释放。电路在A1的②脚的上拉电阻R2的作用下，保持稳定状态。
