天线放大器
发布时间:2011/12/10 13:48:15 访问次数:1006

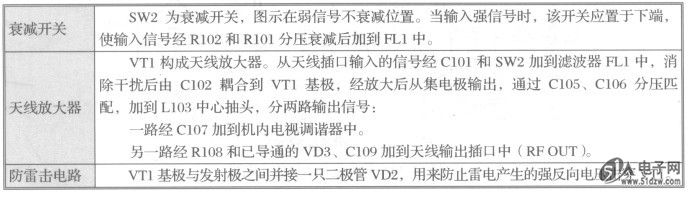

图15-11所示是天线放大器。
当需要天线放大器工作时，+V经R112和L102加到VT1集电极，同时+V经R114加到VD3正极，VD3负极经R109接地，这样VD3正向偏置而导通，让L103下端输出的天线信号加到RF OUT插口中。
机器在重放时，+Vl出现，经Rll0加到VD5正极，R6641-12此时VD5导通，使VD3负极出现高电平而使VD3截止，这样L103下端的天线信号不能传输到RF OUT插口中。同时，+Vl经Rlll、R12使VD4导通，让射频变换器输出的信号经R12、VD4、C109加到RF OUT中。这两个信号都加到RF OUT插口，但射频变换器输出信号具有优先权(+Vl大于+V)。
图15-11所示是天线放大器。
当需要天线放大器工作时，+V经R112和L102加到VT1集电极，同时+V经R114加到VD3正极，VD3负极经R109接地，这样VD3正向偏置而导通，让L103下端输出的天线信号加到RF OUT插口中。
机器在重放时，+Vl出现，经Rll0加到VD5正极，R6641-12此时VD5导通，使VD3负极出现高电平而使VD3截止，这样L103下端的天线信号不能传输到RF OUT插口中。同时，+Vl经Rlll、R12使VD4导通，让射频变换器输出的信号经R12、VD4、C109加到RF OUT中。这两个信号都加到RF OUT插口，但射频变换器输出信号具有优先权(+Vl大于+V)。
